产品详情1 产品概述

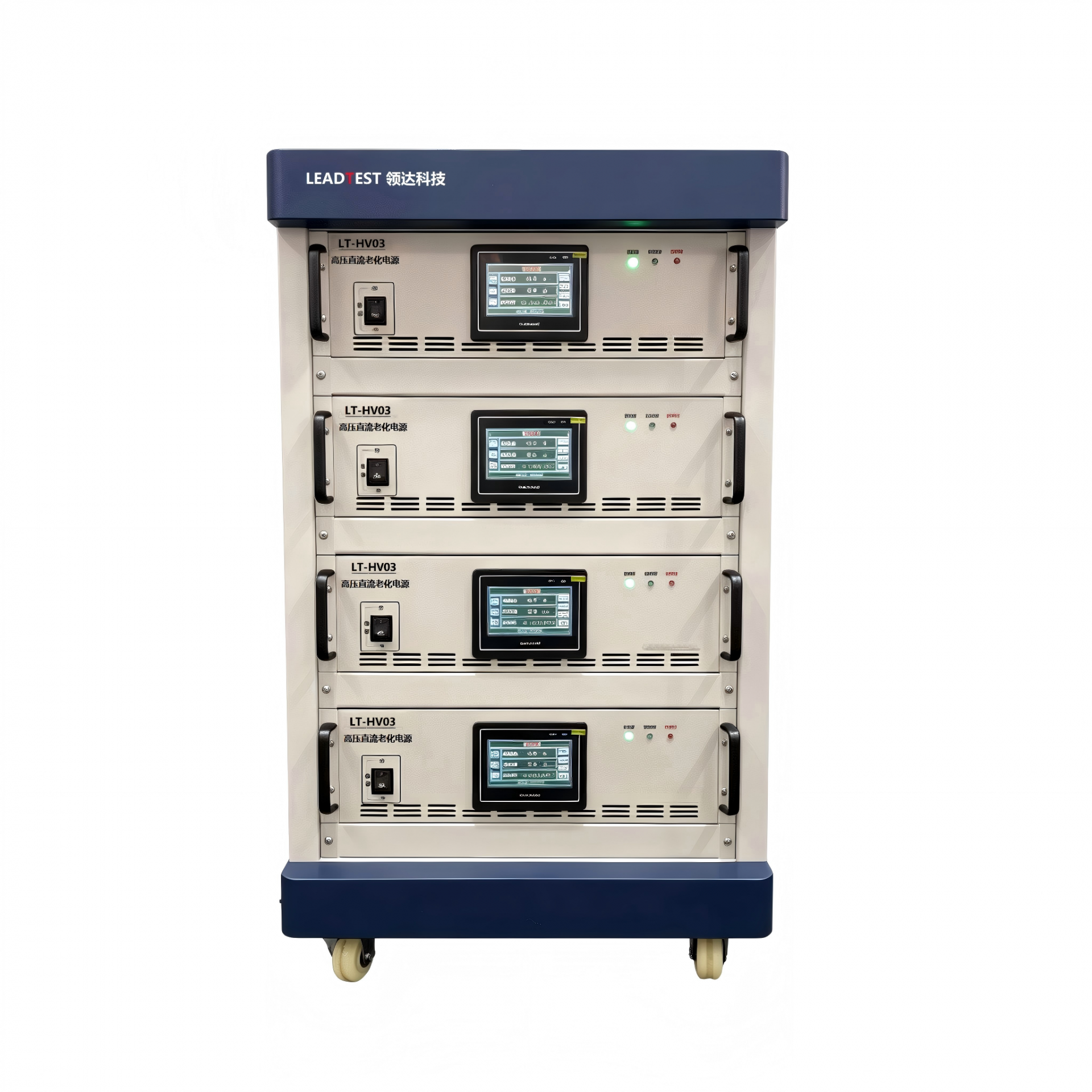

LT-HV 系列高压直流老化电源是广州领达科技有限公司为汽车电容器等电子元器件的可靠性试验开发的专用电源设备。设备适用于电容器高压耐久性测试，也适用于电容器极间耐压测试，采用零电压全桥/半桥段开关电路拓扑和先进的 PWM 控制技术，具有电压、电流动态响应速度快、输出电压可定制等特点，最大输出电压可达 10 kVDC，输出功率可定制，最大可实现 2400 W 功率输出。
设备采用精密高分辨率 AD 对电压电流进行采样，采样准确度高；采用精密高分辨率 DA 控制输出电压电流，控制精度高、负载效应好。电源内置放电电阻、漏电流超限判定、时间判定及过压过流保护等多种保护功能，当样品漏电流超限或短路、或试验时间超过预设值时，自动停止输出并对样品放电，保障试验安全。
2 适用范围
√ 电容器高压耐久性（老化）测试；
√ 电容器极间耐压测试；
√ 汽车电容器等高压元器件的可靠性验证；
√ 其他需要高压直流激励、耐压与老化试验的应用场景。
3 技术特点
√ 采用零电压全桥/半桥段开关电路拓扑和先进的 PWM 控制技术，电压、电流动态响应速度快；
√ 输出电压可定制，最大输出电压 10 kVDC；
√ 输出功率可定制，最大可实现 2400 W 功率输出；
√ 采用精密高分辨率 AD 对电压电流进行采样，采样准确度高；
√ 采用精密高分辨率 DA 控制输出电压电流，控制精度高，负载效应好；
√ 电源内置放电电阻，适用于电容器在停止状态进行放电；
√ 电源内置漏电流超限判定，当样品漏电流超限或短路时，自动停止输出并放电；
√ 具备时间判定功能，时间超过预设值，自动停止输出并放电；
√ 内部集成过压保护和过流保护等多种保护功能。
4 主要技术指标
4.1 输出功率 600 W 系列
项目 | 1kV600mA | 2kV300mA | 3kV200mA | 5kV120mA | 6kV100mA | 8kV75mA | 10kV60mA |
输出电压 | 50~1000V | 100~2000V | 150~3000V | 250~5000V | 300~6000V | 400~8000V | 600~10000V |
输出电流 | 0~600mA | 0~500mA | 0~200mA | 0~120mA | 0~100mA | 0~75mA | 0~60mA |
过压保护 | 0~1050V | 0~2100V | 0~3150V | 0~5250V | 0~6120V | 0~8160V | 0~10200V |
项目 | 600 W 系列通用参数 |
电压显示分辨率 | 1 V |
电流显示分辨率 | 0.1 mA |
电压准确度 | ≤1% ± 2 LSB |
电流准确度 | ≤0.5% ± 2 LSB |
负载调整率 | ≤0.5% ± 2 LSB |
电源调整率 | ≤0.1% ± 2 LSB |
纹波 | ≤0.05% FS |
尺寸 W×H×L | 500 × 132 × 530 mm |
4.2 输出功率 1200 W 系列
项目 | 1kV1.2A | 2kV600mA | 3kV400mA | 5kV240mA | 6kV200mA | 8kV150mA | 10kV120mA |
输出电压 | 50~1000V | 100~2000V | 150~3000V | 250~5000V | 300~6000V | 400~8000V | 600~10000V |
输出电流 | 0~1.2A | 0~600mA | 0~400mA | 0~240mA | 0~200mA | 0~150mA | 0~120mA |
过压保护 | 0~1050V | 0~2100V | 0~3150V | 0~5250V | 0~6120V | 0~8160V | 0~10200V |
项目 | 1200 W 系列通用参数 |
电压显示分辨率 | 1 V |
电流显示分辨率 | 0.1 mA |
电压准确度 | ≤1% ± 2 LSB |
电流准确度 | ≤0.5% ± 2 LSB |
负载调整率 | ≤0.5% ± 2 LSB |
电源调整率 | ≤0.1% ± 2 LSB |
纹波 | ≤0.05% FS |
尺寸 W×H×L | 500 × 132 × 530 mm |
注：以上规格为系列典型配置，输出电压、输出功率及具体参数可定制，最终以订货技术协议为准。
5 保护与安全功能
√ 内置放电电阻，电容器在停止状态时自动放电；
√ 内置漏电流超限判定，样品漏电流超限或短路时自动停止输出并放电；
√ 内置时间判定功能，超过预设试验时间自动停止输出并放电；
√ 内部集成过压保护、过流保护等多种保护功能。
6 标准配置
序号 | 名称 | 数量 |
1 | 高压直流老化电源主机 | 1 台 |
2 | 输出电缆 | 1 套 |
3 | 产品使用说明书 | 1 份 |
4 | 产品合格证 | 1 份 |
