产品详情1 产品概述
LT-FT100 微型熔断器测试仪是广州领达科技有限公司为小型熔断器性能测试开发的专用仪器，用于保险管的熔断时间、熔断电流检测，满足 GB/T 9364.1-2015、GB/T 9364.3-2018 相关标准规定的熔断、耐久性试验要求。本仪器采用 7 寸显示触摸屏进行显示与参数设置，采用 ARM 控制器进行控制与采集，试验电流可达 100A，具有操作简便、智能可靠等特点。
2 核心特点
● 直流电源采用零电压全桥/半桥段开关电路拓扑和先进的 PWM 控制技术，电压、电流动态响应速度快，输出电压电流精度高；
● 具有恒压恒流可编程功能；恒压恒流切换时无任何过冲现象，波形平稳、切换迅速；
● 采用 ZVZCS 开关模式，具有很高的转换效率；
● 兼容熔断 M1、耐久 M2、步进 M3 三种类型试验；
● 电源响应时间快，达到 ms 级别；
● 具有过压、过流等多种保护功能，保护时自动切断输出并发出声光报警；
● 可实时记录试验数据，方便查阅；
● 采用大尺寸触摸屏操作与设置，全数字模式。
3 产品示意图

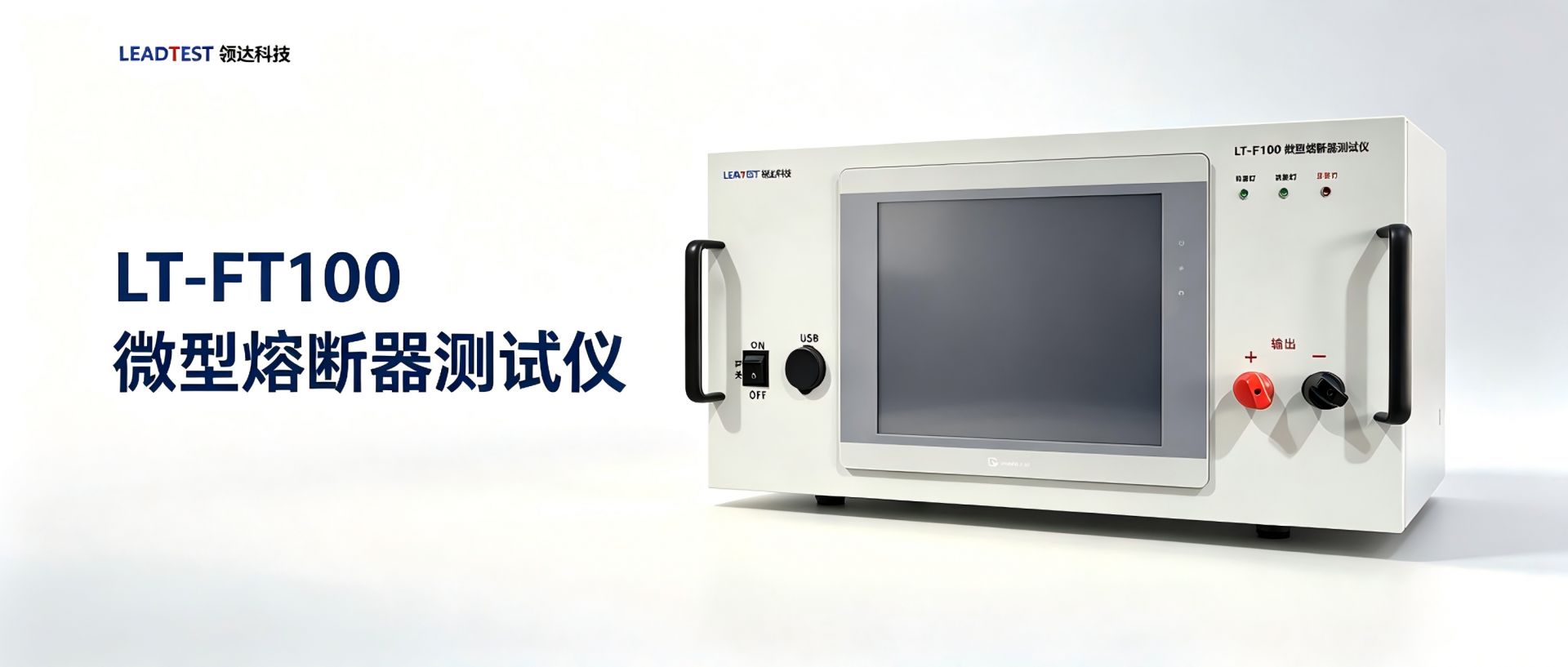

图 3-1 LT-FT100 微型熔断器测试仪 外观示意图
4 主要技术指标（可定制）
4.1 基本参数
项目 | 参数 |
输入电压 | AC 220V±10% |
保险丝规格 | 10A |
输入频率 | 50Hz/60Hz |
工作环境 | 温度 10℃~40℃，湿度 ≤75% RH |
颜色 | 灰白色 |
4.2 技术指标
项目 | 参数 |
输入电压范围 | 220V±10%，50Hz/60Hz |
测试电流范围 | 0.5 ~ 100A |
测试电压范围 | 0 ~ 20V |
试验模式 | 熔断时间测试 M1、耐久性测试 M2、步进测试 M3 |
4.2.1 熔断时间测试 M1
项目 | 参数 |
试验电流 | 1.0 ~ 100.00A |
时间设置范围 | 1S ~ 59M59S |
熔断时间范围 | 10ms ~ 59M59S |
测试时间精度 | ≤±10mS + 0.3%RD（“RD”为实际工作时间数值） |
运行时间 | 1S ~ 59M59S |
4.2.2 耐久性测试 M2
项目 | 参数 |
试验电流 | 0 ~ 100.00A |
接通 / 断开时间 | 9999H59M59S |
测试时间精度 | ≤1% |
试验次数 | 1 ~ 9999 次 |
注：耐久参数设置按照相关标准规格单规定的电流值，通断 1 小时、断开 15 分钟、循环 100 次；合格判据由被测熔断体的产品规格单或采购技术条件规定，本设备提供电流激励、计时、数据采集与原始记录。
4.2.3 步进测试 M3
项目 | 参数 |
初始电流范围 | 0 ~ 100.00A |
结束电流设置值 | 0 ~ 100.000A |
步进电流值 | 0.5A ~ 1A |
步进保持时间范围 | 9999H59M59S |
测试时间精度 | ≤1% |
注：步进测试（M3）为企业自定义探索性测试，GB/T 9364 系列中无此标准试验模式，用于研发阶段熔断特性探索。
4.2.4 其他参数
项目 | 参数 |
显示方式 | 7 寸触摸屏显示 |
控制方式 | ARM 控制 |
其他功能 | 具有过流、超时、过温保护功能，并发出声光报警 |
数据储存功能 | 具有测试数据保存功能 |
U 盘拷贝功能 | 支持外接 U 盘拷贝试验数据 |
测试夹具 | 1 套（用户提供样品） |
参考尺寸 | 440mm（长）× 550mm（深）× 250mm（高） |
5 主要试验模式
模式 | 名称 | 说明 |
M1 | 熔断时间测试 | 设置输出电流（按样品额定电流的 5/10/20/50 倍等设置），通电至样品熔断，自动记录熔断时间，试验自动停止 |
M2 | 耐久性测试 | 设置试验电流、循环次数、接通/断开时间，通断循环运行，支持数据存储周期设置与 U 盘备份 |
M3 | 步进测试 | 设置初始/结束电流、步进电流、步进保持时间，每次试验从初始电流逐步递增，用于熔断特性探索 |
6 配置清单
序号 | 名称 | 数量 |
1 | 微型熔断器测试仪 | 1 台 |
2 | 定制测试夹具 | 1 套 |
3 | 产品使用说明书 | 1 份 |
4 | 产品合格证 | 1 份 |
7 应用领域
LT-FT100 适用于各类微型熔断器（保险丝）的型式试验与来料检验，典型应用包括：
● 家用电器用小型熔断器：熔断、耐久等性能验证；
● 汽车电子用熔断器：插座式、螺栓式等熔断器的相关测试；
● 小型 / 超小型熔断体制造与第三方检测：熔断时间—电流特性、耐久性试验；
● 新能源与电力电子：保险丝在过载、短路工况下的熔断特性评估。
8 关于广州领达科技有限公司
广州领达科技有限公司（LeadTest）创立于 2019 年，是一家以电子元器件测试系统为基础产品，为多行业提供定制化测试解决方案的综合性测试仪器装备公司。公司聚焦客户需求，以“创新测试技术，成就产品质量升级”为使命，通过先进、可靠的测试仪器装备，帮助客户实现产品性能验证及质量升级。
