产品详情1 产品概述

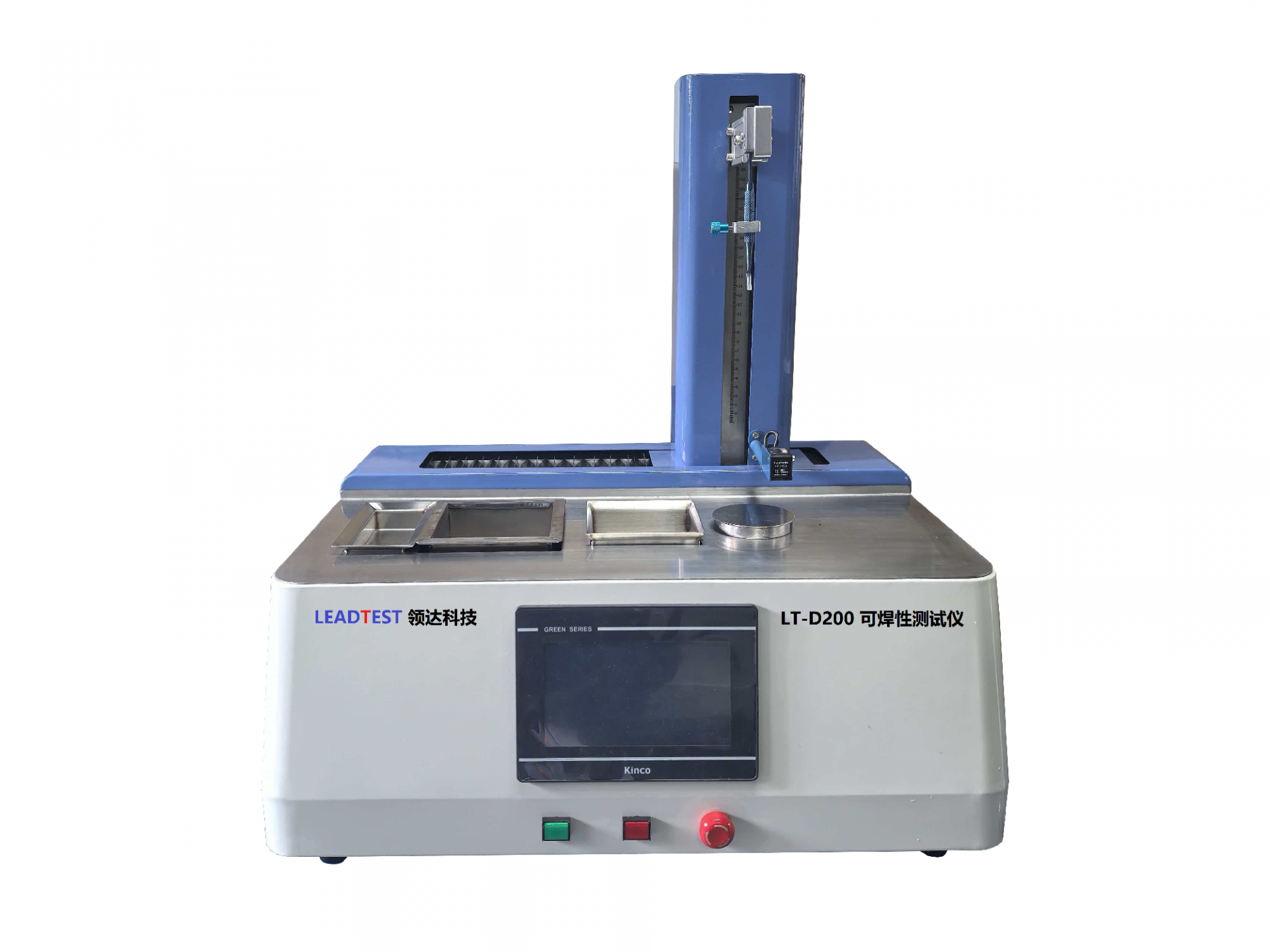

LT-D200 可焊性测试仪是广州领达科技有限公司（LeadTest）推出的焊槽法（Dip & Look）可焊性试验设备，依据 GJB360《电子及电气元件试验方法》和 GB/T 2423.28《环境试验 试验 N：耐焊接热（焊槽法）》等相关条款设计制作，专用于引线式元器件的可焊性试验。设备控制系统采用 PLC 和闭环伺服电机进行控制，可实现精确的升降速率、行程以及浸渍时间等参数控制；设备采用 7 寸彩色触摸屏进行界面操作，试验参数具有断电记忆，操作简便。温度控制采用温度控制器，通过测温探头实时反馈锡炉温度，PID 动态控制加热装置，实现精准控制焊锡温度的目的，同时可在后台设置温度点的定点补偿功能，方便对常用温度进行数据校准。
2 核心特点
● 采用真彩触摸屏进行系统化控制，操作简单便捷；
● 采用 PLC + 闭环伺服电机精准控制，可在触摸屏中设置试验温度、浸焊速率、退出速度、行程、浸焊时间等；
● 根据样品尺寸封装，提供不同种类的夹具（开放式夹具 KF-01、镊型夹具 NX-01B），方便不同封装的被测样品测试；
● 测试工装为可伸缩装置，方便在测试过程中更换样品；
● 采用温度控制器控制加热装置，PID 动态温度调节，通过测温探头实时反馈锡炉温度，达到闭环精准控温的目的；
● 对常用温度点可通过后台定点补偿，提升温度测量准确度；
● 设备内置助焊剂存放盒，方便存放助焊剂；
● 设备内置氧化焊锡废料存放盒，采用抽屉式存放，可拆卸，清理方便；
● 设备自动对样品引脚测距，精准到达浸焊深度。
3 夹具配置
夹具名称 | 用途说明 |
开放式夹具 KF-01 | 主要用于夹持较大样品，采用滑动式螺栓锁紧设计，侧面采用弹簧式夹紧设计，兼容各类产品，满足绝大多数测试需求 |
镊型夹具 NX-01B | 主要用于微型产品的夹持，以及一些较大较薄的产品，采用螺栓调节夹持力度，创新型角度调节装置，确保测试精准可靠 |

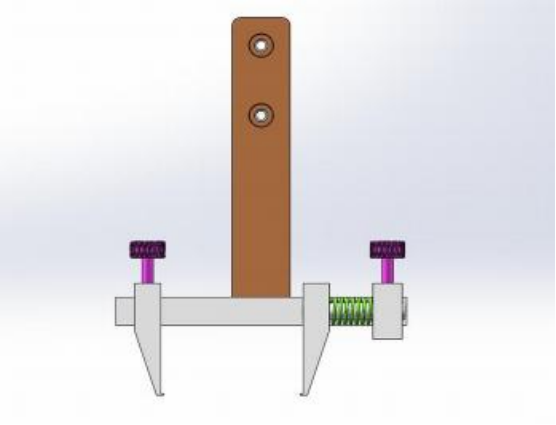

（开放式夹具）

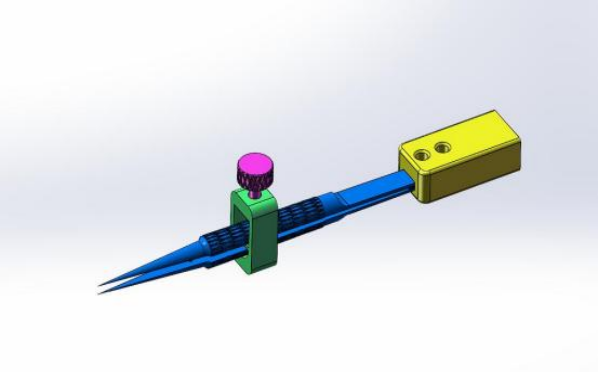

（镊型夹具）

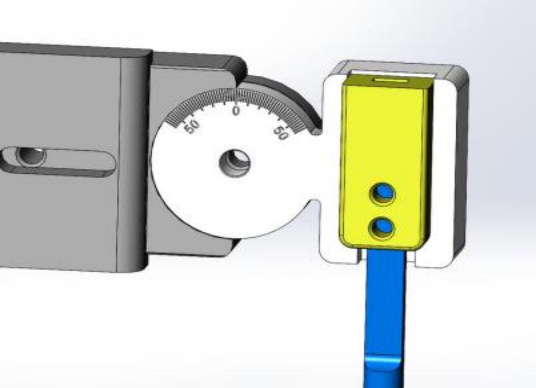

（创新型角度调节装置）
4 主要技术指标
4.1 基本参数
项目 | 基本参数 |
输入电压 | AC 220V ± 10% |
保险丝规格 | 16A |
输入频率 | 50 Hz / 60 Hz |
工作环境 | 温度：10 ℃ ~ 40 ℃，湿度：≤ 75% RH |
设备尺寸（约） | 540 mm（长）× 450 mm（宽）× 588 mm（高） |
4.2 技术指标
项目 | 技术指标 |
依据标准 | 依据 GJB360、GB/T 2423.28 相关条款（焊槽法）设计，用于引线式元器件引脚可焊性测试 |
适用标准 | GJB360 可焊性试验（焊槽法）和耐焊接热试验（焊槽法）；GB/T 2423.28 可焊性试验（焊槽法）和耐焊接热试验（焊槽法） |
驱动控制方式 | PLC + 闭环伺服电机 |
显示操作方式 | 7 寸真彩触摸屏（运动控制和温度设置均在触摸屏上设置） |
试验工位 | 1 工位 |
测试工装 | 可拆卸工装，根据样品不同，工装不同 |
浸焊速度 / 退出速度 | 5.0 ~ 35.0 mm/s，可设置；分辨率 0.1 mm/s，误差 ±2.0 mm/s |
浸焊时间 | 0.0 ~ 99.9 s，可设置；分辨率 0.1 s，误差 ±0.1 s（为到达浸渍深度时停留时间） |
行程距离 | 1.0 ~ 300.0 mm，可设置；分辨率 0.1 mm，误差 ±0.5 mm |
浸渍次数 | 1 ~ 10 次，可设置 |
锡炉配置 | 纯钛焊锡炉 |
温度调节方式 | 触摸屏设置，温控器 PID 调节 |
使用温度范围 | 200 ℃ ~ 400 ℃ |
温度显示分辨率 | 0.1 ℃ |
控温精度 | 235 ℃、245 ℃：≤ ±2 ℃；260 ℃、270 ℃、280 ℃：≤ ±5 ℃；350 ℃：≤ ±10 ℃（需在温控达到设定值后稳定 20 分钟后测量） |
锡槽温度测量位置 | 中心位置，液面下 10 ~ 20 mm 位置 |
器件定位方式 | 激光测距 + 力量感应（伺服电机连接应变片上下移动，寻找元件位置高度，计算引脚到锡面位置，确认为零点） |
锡槽尺寸（约） | 120 mm（长）× 110 mm（宽）× 70 mm（深） |
锡槽容锡量（约） | 7.2 kg |
锡炉功率（约） | 1800 W |
工作电源 | AC 220V ± 10%，16A |
工作环境（建议） | 温度：5 ℃ ~ 30 ℃，湿度：< 75% RH，无粉尘，通风 |
安装要求 | 平整台面，承重 100 kg |
5 随机附件
序号 | 名称 | 数量 |
1 | LT-D200 可焊性测试仪（主机） | 1 台 |
2 | 开放式夹具 KF-01 | 1 套 |
3 | 镊型夹具 NX-01B | 1 套 |
4 | 产品使用说明书 | 1 份 |
5 | 产品合格证 | 1 份 |
6 应用领域
LT-D200 适用于各类引线式电子元器件及焊接件的可焊性检验，典型应用包括：
● 军工与国防电子：高可靠元器件的来料可焊性筛选；
● 航空航天电子：引线、端子耐焊接热及润湿性能评估；
● 汽车电子：连接器、继电器、分立器件的可焊性验证；
● 工业与消费电子：PCB 组装前元器件引脚、焊盘的可焊性检验。
7 关于广州领达科技有限公司
广州领达科技有限公司（LeadTest）创立于 2019 年，是一家以电子元器件测试系统为基础产品，为多行业提供定制化测试解决方案的综合性测试仪器装备公司。公司聚焦客户需求，以“创新测试技术，成就产品质量升级”为使命，通过先进、可靠的测试仪器装备，帮助客户实现产品性能验证及质量升级。
