产品详情1 产品概述

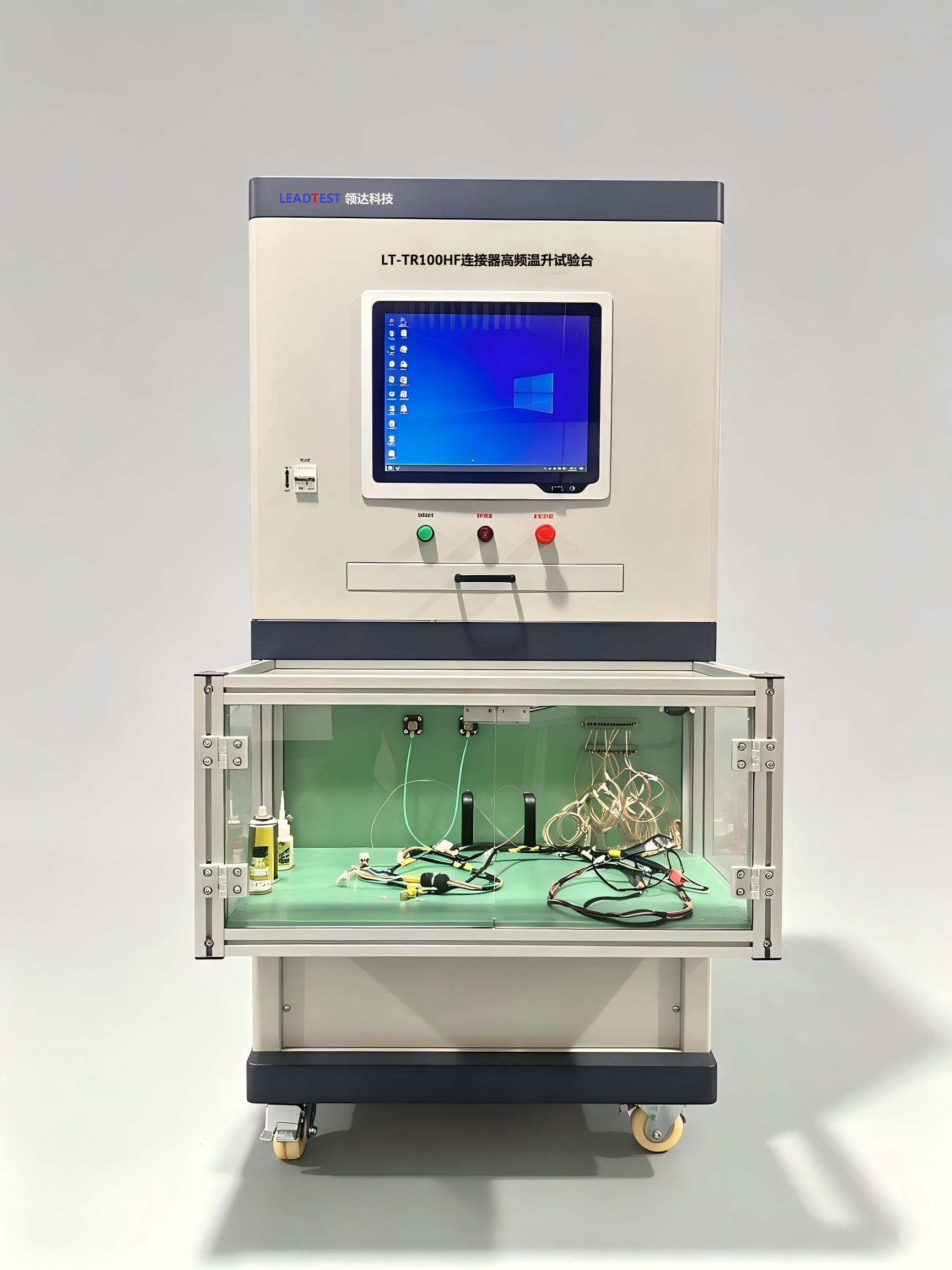

LT-TS100HF 连接器高频电流温升试验台是广州领达科技有限公司（LeadTest）推出的、用于测试连接器在高频大电流通过情况下检测产品温升的专用设备。设备采用高频大功率电源与 FPGA + ARM 协同控制架构，配合工控一体机进行设置和操作，可真实模拟连接器在实际工况下的高频大电流负载环境。
本设备输出电流范围 5~500A，输出频率 0~100kHz ，输出波形为正弦波，并配置 16 路温度测试系统（第 1 路为环境温度参考），可同步采集温升、电压、电流、电压降（阻抗）等参数并自动绘制曲线。设备符合 GB、UL、IEC 及 EIA-364-70 等系列标准对电子连接器电流和温度升高测试的要求，可用于考核电器附件在接上负载电流时其表面发热情况及电极温升是否符合标准规定。
2 核心特点
● 高频大电流输出：输出电流 5~500A，输出频率 0~100kHz ，输出波形为正弦波，满足高频工况模拟需求；
● 多模式测试：具备持续通电模式、通断控制模式、定温升模式三种试验模式，可供选择；
● 灵活选配：可根据需求选择所需试验项目进行测试，无需全部功能进行测试，提高测试效率；
● 断电保护：具备断电保存功能，发生异常断电后，可通过重启设备恢复测试；
● 高频稳定控制：FPGA + ARM 配合电脑软件对各路信号进行控制，有效提高设备的可靠性和稳定性；
● 数据可追溯：可将数据保存到数据库，通过设置保存数据的时间，通过历史记录进行查看；
● 专业软件：电脑端对各路测试信号进行采集、控制、输出，温度数据自动记录并描绘温升 / 电压 / 电流 / 电压降（阻抗）— 时间曲线；
● 多重保护：软件具备过温保护、过流保护、过压保护功能，具有报警、急停功能，确保试验安全。
3 设备结构与组成
设备采用高频大功率电源 + FPGA/ARM 控制 + 工控采集的一体化架构：高频电源产生 0~100kHz 正弦波大电流加载至被测连接器；16 路 K 型热电偶采集样品表面及环境温升；FPGA + ARM 实现高速信号控制，工控一体机完成参数设置、实时显示、曲线绘制与数据存储。整机结构紧凑，操作便捷。
4 测试原理
设备以高频大功率电源向被测连接器施加设定频率（0~100kHz）与设定幅值（5~500A）的正弦波电流，模拟连接器在实际使用中的高频大电流工况。16 路 K 型热电偶实时采集被测点温度（第 1 路为环境温度参考通道），采集系统将温升、电压、电流、电压降（阻抗）等数据上传至工控机；软件依据 EIA-364-70 等标准的热稳定判据（连续多次读数温升变化不超过规定值）自动判定是否达到稳定，并计算各测点温升 ΔT = T测 - T环境。
试验过程中，软件持续描绘温升 / 电压 / 电流 / 电压降（阻抗）— 时间曲线，当温升超过设定阈值或出现异常情况时，触发过温、过流、过压保护并报警急停，切断输出，保障样品与设备安全。
5 符合标准
设备依据以下标准对电子连接器的电流和温度升高测试方法及相关电器附件标准研制而成：
类别 | 标准清单 |
GB 标准 | GB15287、GB15288、GB20234.1、GB20234.2、GB2099、GB16915、GB15092、GB17465、GB11918、GB13140、GB14048、GB20234、GB7251 |
UL 标准 | UL310、UL486、UL498、UL817、UL941、UL943、UL1053、UL1059 |
IEC 标准 | IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、IEC62196 |
其他 | EIA-364-70 电子连接器的电流和温度升高测试方法 |
6 主要技术指标（可定制）
6.1 高频电源输出
项目 | 指标 |
输出电压 | ≤ AC 20V |
输出电流 | 5 ~ 500A（可设置） |
输出频率 | 0 ~ 100kHz |
输出波形 | 正弦波 |
显示分辨率 | 0.1A |
显示精度 | ±3% ±3 个字 |
6.2 试验模式
① 持续通电模式
项目 | 指标 |
连续通电时间 | 0 ~ 9999h59m |
② 通电断电模式
项目 | 指标 |
通电时间 | 0 ~ 999h59m |
断电时间 | 0 ~ 999h59m |
通断电次数 | 1 ~ 99999 次（具有断电记忆功能） |
③ 温升模式
项目 | 指标 |
温升设置范围 | 0 ~ 额定值 |
温度测试点 | 16 路（第 1 路为环境温度） |
起始电流 / 结束电流 | 0 ~ 额定值 |
温升步进时间 | 0 ~ 59m |
温升老化时间 | 0 ~ 9999h59m |
6.3 温度采集系统
项目 | 指标 |
通道数 | 16 ch |
感温线类型 | K 型热电偶 |
温度范围 | 常温 ~ 200 ℃ |
温度精度 | ±1% 或 ±1 ℃ |
感温线规格 | K 型 30AWG 细丝热电偶，长度 2 米，共 16 条 |
6.4 测试系统（工控一体机）
项目 | 指标 |
操作界面 | 17 寸工控一体机 |
工控机配置 | 酷睿六代 i5-6400，8G+128G，6COM，4+1 USB，分辨率 1024×768，正屏 4:3，嵌入式卡扣支架，17 寸电容屏前置开关 |
软件功能 | (1) 温度数据记录：由电脑自动完成，配置电脑测试软件；(2) 显示环境温度通道、温升等参数；(3) 自动记录数据、描绘曲线：温升 / 电压 / 电流 / 电压降（阻抗）— 时间曲线 |
保护功能 | 软件具备过温保护、过流保护、过压保护功能，具有报警、急停功能 |
7 软件功能
测控软件运行于 17 寸工控一体机，主要功能包括：
● 参数设置：设置输出电流（5~500A）、输出频率（0~100kHz）、输出波形（正弦波）及试验模式；
● 测试运行：支持持续通电、通断控制、定温升三种模式，实时显示各通道温度与环境温度；
● 曲线绘制：自动记录并实时描绘温升 / 电压 / 电流 / 电压降（阻抗）— 时间曲线；
● 数据查询：数据保存至数据库，可按设定周期存储，通过历史记录查看；
● 自动判断：依据标准热稳定判据自动判定温升是否达标；
● 安全保护：具备过温、过流、过压保护及报警、急停功能。
8 随机附件
序号 | 名称 | 数量 |
1 | LT-TS100HF 连接器高频电流温升试验台（主机） | 1 台 |
2 | K 型热电偶（30AWG 细丝，2 米） | 16 条 |
3 | 测试软件（工控一体机内置） | 1 套 |
4 | 产品使用说明书 | 1 份 |
5 | 产品合格证 | 1 份 |
9 应用领域
LT-TS100HF 适用于各类连接器及电器附件在高频大电流工况下的温升测试，典型应用包括：
● 新能源汽车：充电接口（GB20234 / IEC62196）、高压连接器、母线排的高频载流温升验证；
● 工业与消费电子：家用电器耦合器（GB2099）、开关（GB16915 / IEC60669）的发热考核；
● 电力与电气：接线端子（GB14048）、工业连接器（GB7251 / IEC60309 / IEC60439）温升试验；
● 第三方检测：依据 EIA-364-70、UL 等标准进行电子连接器电流温度升高测试。
