产品详情1 产品概述
LT-MF100 金属丝（膜）熔断电流测试仪是广州领达科技有限公司（LeadTest）推出的专用于金属丝（膜）熔断特性测试的专业设备。设备采用线性直流恒流电源进行设计，线性控制直流电源，具有超高的准确性、高精确度、高稳定性等优良的电子特性；最大输出电压 5V、最大输出电流 100mA，可设置电流上升斜率，自动调节输出电流，同时自动判断熔断的电流值，适用于各类金属丝、金属膜熔断测试。
2 核心特点
● 采用线性直流恒流电源设计，线性控制，输出准确性高、稳定性好；
● 最大输出电压 DC 5V、最大输出电流 100mA，覆盖金属丝/金属膜熔断测试典型范围；
● 可设置电流上升斜率（0.5mA/S~10mA/S），自动调节输出电流，平稳逼近熔断点；
● 自动判断并记录熔断电流值，测试过程无需人工值守，结果可复现；
● 采用触摸屏显示，参数设置直观、操作简便；
● MCU 控制，控制精度高、响应可靠；
● 配备快速安装夹测试工装，探针间距可调、探针可更换，适配不同规格金属丝；
● 探针直径尺寸小于 2mm，金属丝最小测试长度 10mm，适合细小样品测试。
3 产品外观
LT-MF100 金属丝（膜）熔断电流测试仪整机采用立式机箱结构，正面为触摸屏与操作面板，内部集成线性直流恒流电源、MCU 控制电路及检测回路。设备外形简洁、操作便捷。

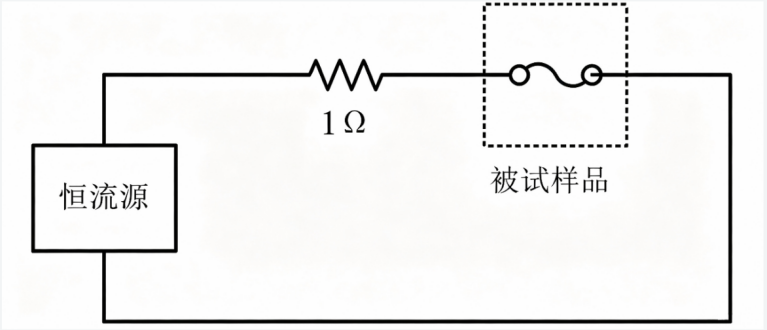

4 测试回路
设备测试回路采用恒流源—样品—检测回路串联结构：恒流源按设定斜率线性升高输出电流，电流流经被测金属丝，检测回路实时采集电流与电压信号，当金属丝熔断瞬间自动捕捉并记录该点电流值，即为熔断电流。

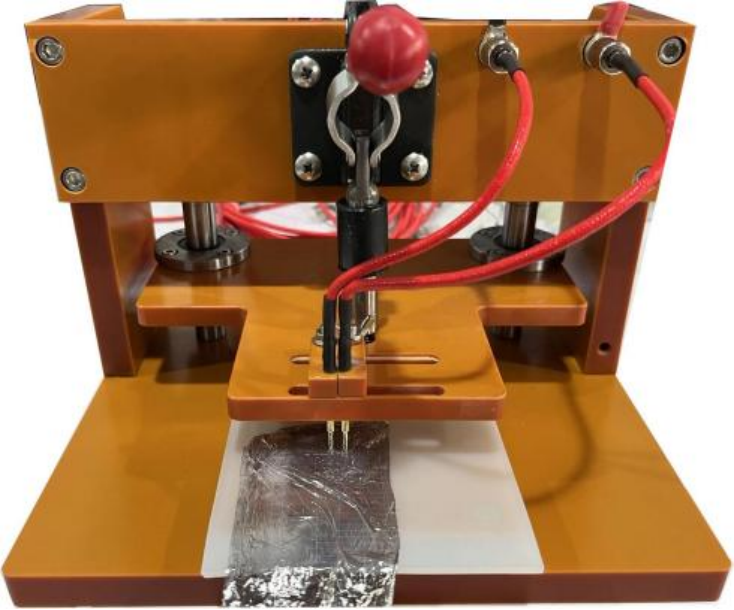

3.2 测试夹具
设备配备快速安装夹测试工装，探针间距可调、探针可更换，可适配不同规格与直径的金属丝（膜）样品。样品通过两探针夹紧导通，恒流源经样品形成回路，检测回路实时采集电流与电压信号。测试夹具结构如下图所示。
【图 3-3 LT-MF100 测试夹具（快速安装夹）示意图】
5 主要技术指标
5.1 输出与控制参数
项目 | 参数 |
设备型号 | LT-MF100 |
输出电压 | DC 0~5V；分辨率 0.01V；准确度 ±2%±2 个字 |
输出电流 | DC 0~100mA；分辨率 0.01mA；准确度 ±2%±2 个字 |
输出方式 | 恒流输出 |
电流调节速率 | 0.5mA/S ~ 10mA/S，可设置 |
显示方式 | 触摸屏显示 |
控制方式 | MCU 控制 |
5.2 测试工装
项目 | 参数 |
测试工装 | 快速安装夹，探针间距可调，探针可更换；探针直径尺寸小于 2mm，金属丝最小测试长度 10mm |
工作电压 | AC 220V ± 10%，50Hz/60Hz |
使用场所 | 仅在室内使用 |
6 随机附件
序号 | 名称 | 数量 |
1 | LT-MF100 金属丝熔断电流测试仪（主机） | 1 台 |
2 | 测试工装（快速安装夹，含可调探针） | 1 套 |
3 | 电源线 | 1 根 |
4 | 产品使用说明书 | 1 份 |
5 | 产品合格证 | 1 份 |
7 应用领域
LT-MF100 专用于金属丝、金属膜类样品的熔断特性测试，典型应用包括：
● 保险丝与过流保护元件：熔断特性、熔断电流标定；
● 金属膜电阻：膜层熔断电流、失效阈值评估；
● 微细金属丝：熔断电流、耐流特性测试；
● 科研与材料研究：金属丝熔融特性与电学性能研究。
