1 产品概述
本设备专用于表面贴装器件(SMD)的基板弯曲(Board Flex/Bend Test)试验:以硬质PCB板受控弯曲为应力加载手段,评估SMD元器件引出端及焊接点的抗机械应力可靠性。需特别说明:PCB仅为应力传递载体,试验考核对象为SMD器件本身,符合GB/T 2423.60-2008 8.5.1(Ue1)、AEC-Q200-005要求,适用于元器件来料检验、可靠性验证及失效分析。
2 设备结构
该设备用于 SMD 元器件基板弯曲试验。PCB 弯曲强度测试装置主要由步进滑台、压力传感器、测试架、活动座及线路连接装置等组成。设备采用闭环步进电机驱动,配合压力传感器碰触感应置零,实现行程的实时精确显示与自动测试。
3 设备组成
PCB 弯曲强度测试装置:主要由步进滑台、压力传感器、测试架、活动座及线路连接装置等组成。
图 2 试验装置组成
测试流程
· Step 1:将测试板安装在测试架内,调整活动座位置,使测试板保持居中状态。
· Step 2:触摸屏设定相关参数(速度、时间、行程等)。
· Step 3:步进滑台根据设定的参数自动执行相应的测试,完成后自动归位。
PCB 弯曲工装
规格:R340、R5;材质:304 不锈钢。

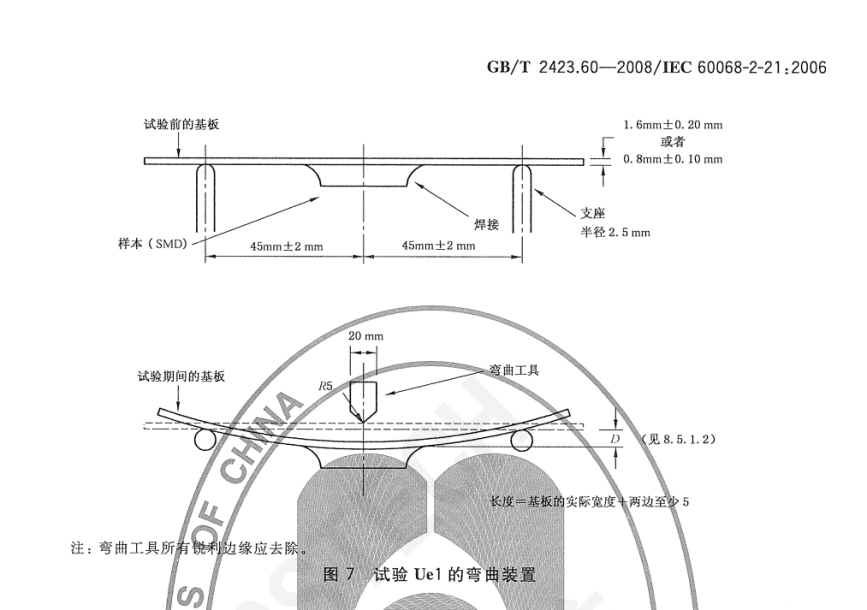

· · R5(依据 GB/T 2423.60-2008 Ue1,等同 IEC 60068-2-21,施力压头圆角半径 5 ± 0.5 mm);

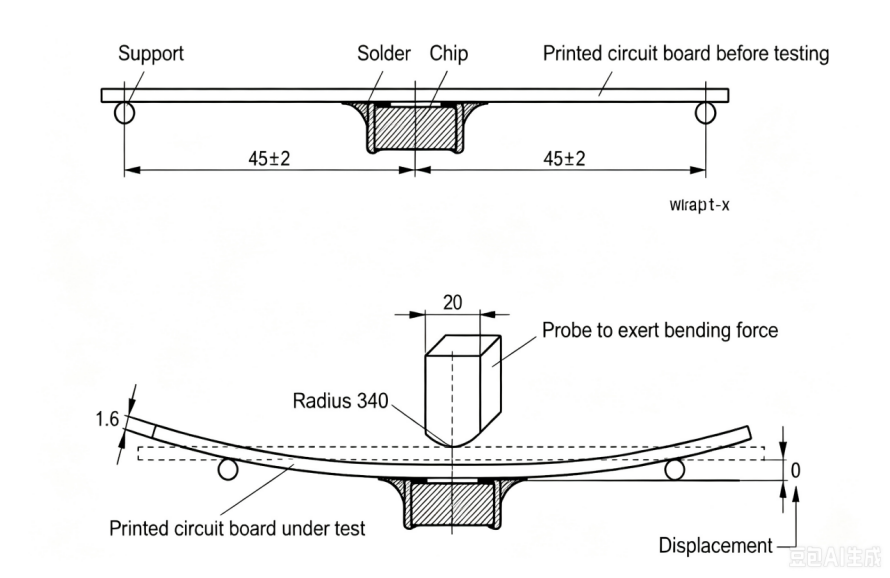

· · R340(依据 AEC-Q200-005,Board Flex 试验施力工具半径 340 mm,宽度 20 mm,支撑间距 45 ± 2 mm)。
PCB 弯曲定位模块
三种规格:100 mm × 30 mm、100 mm × 40 mm、100 mm × 50 mm,基板厚度可按需定制(其中 100 mm × 40 mm × (1.6 ± 0.2) mm 符合 AEC-Q200-005 标准基板尺寸);手动更换。

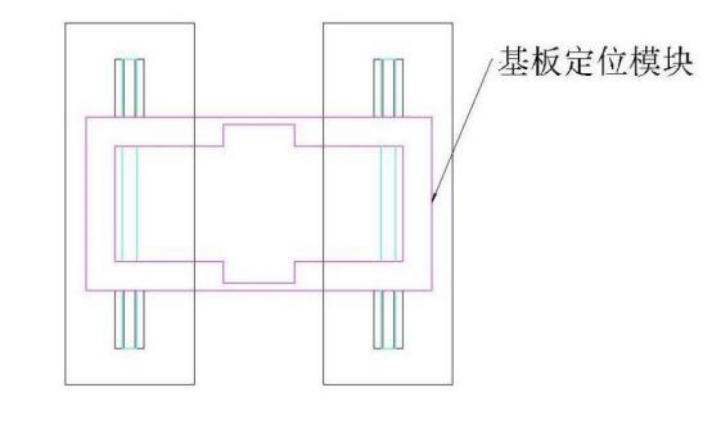

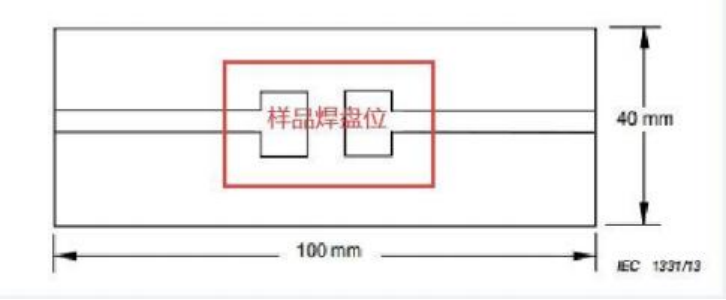

图 4 硬质基板参考图 / 基板定位参考图
4 技术规范
4.1 输入特性
输入电压 | AC 220V ± 10%,50 Hz / 60 Hz,2A |
工作环境 | 温度:5 ℃ ~ 30 ℃;湿度:< 75% RH;无粉尘 |
电源容量 | 500 W |
外形尺寸 | 约 350 (L) × 400 (W) × 600 (H) mm |
整机重量 | 约 45 kg |
4.2 技术指标
适用标准 | GB/T 2423.60-2008 第 8.5.1 条(等同 IEC 60068-2-21:2006)的 Ue1 试验(基板弯曲试验),以及 AEC-Q200-005(Board Flex 试验)相关条款;本设备仅执行基板弯曲(Ue1),不执行 Ue2(推脱)、Ue3(剪切),故不涉及端子强度类试验。具体力值、弯曲深度、保持时间及合格判据由被测元器件的产品总规范 / 详细规范规定(如电容器 GB/T 6346.1、电阻器 GB/T 5729 等)。 |
适用产品 | 表面贴装器件(SMD,如电感、电容等),焊接于硬质基板(PCB)上;PCB 为应力传递载体,测试对象为 SMD 元器件本身。 |
驱动方式 | 闭环步进电机(额定保持转矩 2.2 N·M)。 |
作用速度 | 1 mm/s ± 0.5 mm/s。 |
作用行程 | 最大弯曲深度(形变量 Deflection)可设定,覆盖 AEC-Q200-005 要求的 ≥ 2 mm;作用行程 10 mm(总行程 50.0 mm 内可调),可实时显示行程值,数显分辨率 0.1 mm。 |
保持时间 | 1 ~ 99 s,误差 ±1 s,数显分辨率 0.1 s;AEC-Q200-005 标准保持时间为 60 (+5) s,建议按被测件产品规范设定。 |
弯曲工装 | 2 套:R5(压头半径 5 mm、宽度 20 mm、圆角 5 ± 0.5 mm,依据 GB/T 2423.60-2008 Ue1);R340(压头半径 340 mm、宽度 20 mm,依据 AEC-Q200-005);PCB 支架(支撑)圆角半径 2.5 ± 0.25 mm;支撑间距在 45 ± 2 mm 附近可调(标准值 45 ± 2 mm),跨度调节范围 90 ± 30 mm。 |
弯曲基板定位模块 | 三种规格:100 mm × 30 mm、100 mm × 40 mm、100 mm × 50 mm,基板厚度可按需定制(其中 100 mm × 40 mm × (1.6 ± 0.2) mm 符合 AEC-Q200-005 标准基板尺寸);手动更换。 |
基板接线 | 由两 PCB 支架分别引出两根线接至面板的四个 BNC 母头(L-L-H-H),用于四线法(Kelvin)实时监测 SMD 元器件在弯曲过程中的电阻变化及通断状态。 |
碰触感应装置 | 刀头设置压力传感模块。当刀头与 PCB 试样碰触瞬间(由力值产生变化瞬间,触碰力阈值设定为 0.5 N,可在触摸屏调整)定义为碰触点,此时将下压行程置零,从而将刀头下压试样的行程实时显示;该阈值仅用于碰触(行程置零)触发,不影响弯曲力值与试验结果。 |
操作系统 | PLC 操作,彩色触摸屏操作界面。 |
基板接线
由两 PCB 支架分别引出两根线接至面板的四个 BNC 母头(L-L-H-H),提供四线法(Kelvin)电气监测接口,用于连接外部测量仪表;监测用仪表由用户自备,设备仅提供接口。接线示意图见图 5。

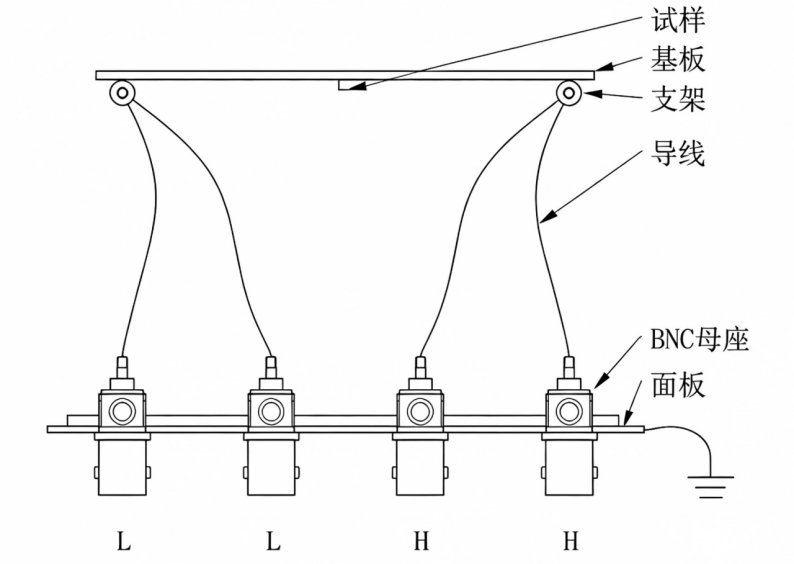

图 5 基板接线示意图(四 BNC 母座 L-L-H-H)
弯曲工具(刀头)与硬质基板碰触感应装置
刀头设置压力传感模块。碰触原理:当刀头与 PCB 试样碰触瞬间(由力值产生变化瞬间,触碰力阈值设定为 0.5 N,可在触摸屏调整)定义为碰触点,此时将下压行程置零,从而将刀头下压试样的行程实时显示。
5 标准试验方法与判定
本设备采用“试验方法标准 + 产品标准(判定依据)”两级引用体系:试验方法由基础标准统一规定,力值、弯曲深度、保持时间及合格判据由被测元器件的产品总规范 / 详细规范规定。设备保证方法合规并输出原始数据(力-行程曲线及报告),合格结论由使用方依据产品标准作出。
被测对象 | 产品标准 / 判定依据 | 本设备是否满足 |
SMD 电容器 | GB/T 6346.1-2024 及详细规范 | ✅ 满足(参数按详细规范设定) |
SMD 电阻器 / 电感器 | GB/T 5729、GB/T 14789 及详细规范 | ✅ 满足(参数按详细规范设定) |
汽车电子(AEC-Q200) | AEC-Q200-005(Board Flex) | ✅ 满足(覆盖 ≥2 mm、60(+5)s) |
其他 SMD 元器件 | 现行总规范 / 详细规范(引用 GB/T 2423.60 Ue1) | ✅ 满足(开放参数 + 定制工装) |
6 随机附件
1 | 设备(主机) | 1 台 |
2 | 工装(R5 / R340 弯曲工装) | 1 套 |
3 | 电源线 | 1 根 |
4 | 产品使用说明书 | 1 本 |
5 | 产品合格证 | 1 份 |
7 应用领域
· SMD 元器件(电感、电容等)焊接于硬质基板(PCB)上的弯曲可靠性评估;
· 汽车电子(符合 AEC-Q200-005 / AEC-Q200-006 相关条款);
· 军工、航空航天等高可靠行业;
· 工业控制与消费电子产品的质量验证与失效分析。
