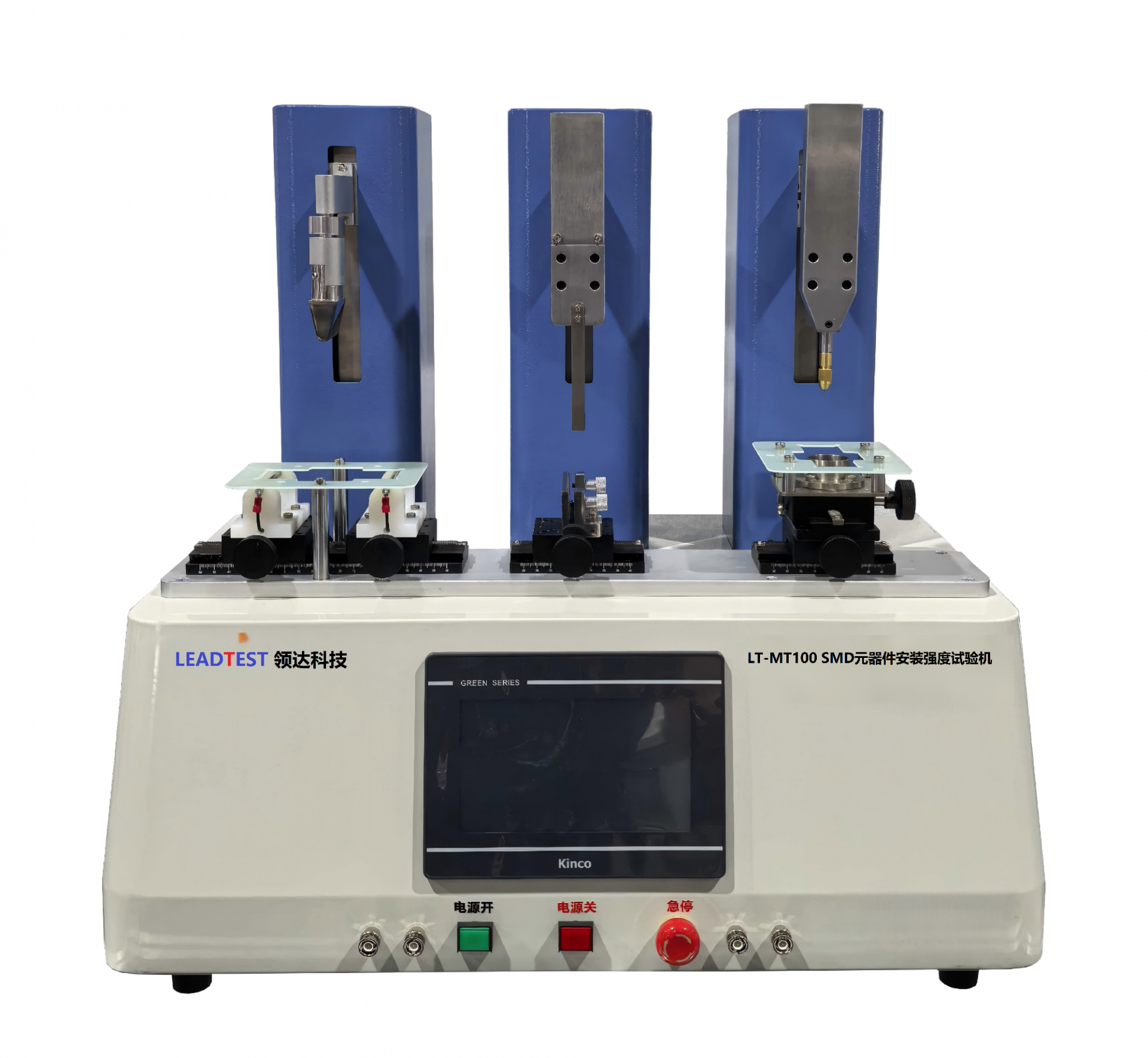

LT-MT100 SMD 元器件安装强度试验机

产品详情

1  产品概述

LT-MT100 SMD 元器件安装强度试验机是广州领达科技有限公司(LeadTest)依据 GB/T 2423.60-2008《电工电子产品环境试验 第 2 部分:试验方法 试验 U:引出端及整体安装件强度》(等同 IEC 60068-2-21:2006)第 8.5.1(Ue1 基板弯曲)、8.5.2(Ue2 推脱)、8.5.3(Ue3 剪切)试验方法设计制作的专用试验设备。设备通过触摸屏设置试验参数,由 PLC 与驱动步进系统控制专用施压工装实现直线运动,配合不同的试验工装,可对放置于工装上的试样实施弯曲、推脱、剪切三类动作,从而评估表面组装元器件引出端、引出端与试验样品主体的连接以及整体安装件的强度。整机采用 PLC 操作、彩色触摸屏操作界面,参数设置直观、操作简便。

说明:本设备属于试验方法执行平台,GB/T 2423.60-2008 规定试验方法(怎么做);具体力值、保持时间及合格判据由被测元器件的产品总规范 / 详细规范规定(做成什么样、是否合格)。

2  基本原理

LT-MT100 的基本工作原理是:通过触摸屏设置试验参数,由 PLC 与驱动步进系统控制专用施压工装实现直线运动,对放置于工装上的试样施压,实现试样的弯曲 / 推脱 / 剪切动作。试验机由驱动控制、施压工装、试样装夹及电气监测等部分构成,原理以“触摸屏设定 → PLC 控制驱动步进系统 → 施压工装直线运动 → 作用于试样”为主线,实现可控、可重复的加载过程。

设备集成三类试验工装,分别对应 GB/T 2423.60-2008(等同 IEC 60068-2-21)第 8.5 条的分项试验方法:

1. 试验 Ue1(8.5.1)—— 基板弯曲试验:适用于各类表面组装元器件(仅安装在硬质基板上的除外),评估引出端及整体安装件承受弯曲的能力;

2. 试验 Ue2(8.5.2)—— 推脱(Pull-off,拉脱)试验:适用于安装在硬质基板上的表面组装元器件,评估引出端与安装件主体之间界面的粘附强度;

3. 试验 Ue3(8.5.3)—— 剪切试验:适用于安装在硬质基板上、具有较大高度的表面组装元器件(如铝电解电容器、连接器、开关、陶瓷基座等),评估引出端与主体之间界面的剪切强度。



3  适用标准

LT-MT100 的试验方法、工装尺寸及加载参数依据以下标准相关条款设计:

1. GB/T 2423.60-2008(等同 IEC 60068-2-21:2006)第 8.5.1(Ue1 基板弯曲)、8.5.2(Ue2 推脱)、8.5.3(Ue3 剪切)试验方法;IEC 后续版本为 IEC 60068-2-21:2020(Ed. 7),出口或国际认证需求可按最新有效版本另行评估;

2. AEC-Q200-005 Rev A(2010-06-01 及后续有效版本):无源元件基板弯曲(Board Flex)试验相关条款;

3. AEC-Q200-006 Rev A / Rev B(Rev B 于 2025 年发布,适用范围与测试参数有更新):片式 / SMD 元器件机械强度(推脱 / 剪切,Pull-off / Shear)试验相关条款;具体版本以客户现行有效版为准。

4  设备结构与组成

LT-MT100 整机主要由以下测试装置及部件组成:

1. PCB 弯曲强度测试装置(含 R5 / R340 压头、PCB 支架、定位模块及碰触感应装置;其中 R340 mm 依据 AEC-Q200-005、宽度 20 mm,R5 mm 为通用机型配置);

2. 元件剪切测试装置(含 R0.2 剪切压头、剪切力砝码与增砣、PCB 竖直卡槽);

3. 元件推脱(Pull-off)测试装置(含推力器、推力砝码、φ0.3 / φ0.5 钢棒);

4. 7 寸彩色触摸屏(人机界面)及 PLC 控制系统;

5. 测试辅助引线端子(由两 PCB 支架分别引出两根线接至面板的四个 BNC 母头,用于试验过程中监测试样电气参数)。


4.1  测试流程

1. Step 1  按试样类型选择并安装对应试验工装(弯曲 / 推脱 / 剪切),将试样按要求装夹固定于工装;

2. Step 2  通过触摸屏设置作用速度、作用行程、保持时间等试验参数,并调节施压工装初始位置;

3. Step 3  启动试验,驱动系统控制施压工装按设定参数对试样加载,达到保持时间后自动归位,记录试验结果。

5  主要技术指标

5.1  一般特性

输入电压

AC 220 V ± 10%,50 Hz / 60 Hz,2 A

工作环境

温度:5 ℃ ~ 30 ℃,湿度:< 75% RH,无粉尘

存储运输环境

温度:0 ℃ ~ 60 ℃,湿度:< 90% RH(避免急剧温变引起凝露)

电源容量

500 W

外形尺寸(约)

350 mm(长)× 400 mm(宽)× 600 mm(高)

整机重量(约)

45 kg

5.2  试验技术指标

适用标准

GB/T 2423.60-2008(等同 IEC 60068-2-21:2006)第 8.5.1(Ue1)/ 8.5.2(Ue2)/ 8.5.3(Ue3);AEC-Q200-005 Rev A、AEC-Q200-006 Rev A / Rev B(以现行有效版本为准)

适用产品

表面组装元器件(SMD),含电容器、电阻器、电感器、连接器、开关等,安装于硬质 PCB 上(整体安装件由客户自备)

驱动方式

闭环步进电机(额定保持转矩 2.2 N·m)

作用速度

1 mm/s,误差 ±5%(0.95 ~ 1.05 mm/s);恒定速率,推脱试验按 AEC-Q200-006 要求

作用行程

10 mm(总行程 50.0 mm 内可调),可实时显示行程值,数显分辨率 0.1 mm

保持时间

1 ~ 999 s,误差 ±1 s(设定值 ≥ 10 s 时);标准保持时间:Ue1(AEC-Q200-005)60 ± 5 s,Ue2 / Ue3(AEC-Q200-006)10(+1, -0)s,GB/T 2423.60-2008 Ue3 为 10 ± 1 s,具体按被测元件规范设定

弯曲工装

2 套:压头半径 R=5 mm(通用机型配置)、R=340 mm(依据 AEC-Q200-005,宽度均为 20 mm);PCB 支架半径 2.5 mm,跨度在 90 ± 30 mm 内可调节

弯曲基板定位模块

三种规格:100 mm × 30 mm、100 mm × 40 mm、100 mm × 50 mm,厚度可按需定制(手动更换);其中 100 mm × 40 mm × 1.6 mm 符合 AEC-Q200-005 标准基板厚度(1.6 mm)

碰触感应装置

刀头设置压力传感模块,默认碰触阈值 0.1 N(0.05 ~ 0.5 N 可调);当刀头与 PCB 试样碰触(力值达到阈值瞬间)定义为碰触点,此时将下压行程置零,实时显示下压行程

推脱试验工装(Ue2)

1 套:推力砝码 10 N(误差 ±1%,通用配置;AEC-Q200-006 要求的 17.7 N 需另行选配增砣);推力器切角 R=0.5 mm;推力工具 φ0.3 mm / φ0.5 mm 钢棒各一件(可手动更换);推力与法向夹角 < 5°;推力作用点位于焊端高度 1/4 ~ 3/4 范围内(可调,具体按产品规范确定)

剪切试验工装(Ue3)

1 套:压头半径 R=0.2 mm,厚度 10 mm,宽度 5 mm;剪切力砝码基座 5 N、增砣 5 N(各一个,误差 ±1%),标准组合可覆盖 5 N / 10 N;PCB 竖直放置,工装卡槽 2 mm 内调节压紧;AEC-Q200-006(0603 及以上)规定的 17.7 N 需选配增砣实现

测试工位

1 位;不同试验工装需手动更换;试样安装座由客户自备(需提供尺寸给供方定制试验工装)

电气监测接口

由两 PCB 支架分别引出两根线接至面板四个 BNC 母头(L-L-H-H),用于试验全程监测试样开路 / 短路状态及 R / Z 参数变化;监测精度 ±1% FS,采样速率 ≥ 1 kHz(电阻分辨率 0.01 Ω),监测阈值 0.1 ~ 10 Ω 可调(默认 1 Ω),按产品规范设定,可覆盖 AEC-Q200-005 对电阻变化量 △R 的监测需求

操作系统

PLC 操作,彩色触摸屏操作界面

6  标准试验方法与判定

本章按“试验方法标准(第一层:怎么做)+ 产品标准(第二层:做成什么样、怎么判)”两级引用体系列出,便于客户对照设备是否满足自身使用要求。具体力值、保持时间及合格判据以被测元器件的产品总规范 / 详细规范为准。

6.1  试验方法标准(第一层:怎么做)

依据:GB/T 2423.60-2008(等同 IEC 60068-2-21:2006)第 8.5 条。该标准规定试验 Ue1(基板弯曲)、Ue2(推脱)、Ue3(剪切)的通用操作程序。下表给出三类试验的基本要求及本设备的实现方式。

试验项目(标准条款)

适用对象

标准基本要求

本设备实现方式

是否满足

Ue1 基板弯曲(8.5.1)

各类 SMD(仅安装在硬质基板上的除外)

试样装于弯曲夹具,以规定挠度 / 曲率对 PCB 弯曲,评估引出端与焊端承受弯曲能力;挠度、基板尺寸、弯曲速率按有关规范

R5 / R340 压头 + PCB 支架(跨度 90±30 mm 可调)+ 定位模块;行程 10 mm(总行程 50 mm 内可调);速度 1 mm/s ±5%;碰触阈值 0.1 N 自动归零

✅ 满足

Ue2 推脱 / 拉脱(8.5.2)

安装在硬质基板上的 SMD

以推力工具对元件垂直(或按规范角度)施力,使其脱离基板,评估界面粘附强度;推力值、作用点、速度按有关规范

推力器 R=0.5 mm + 10 N 推力砝码(±1%,通用配置;AEC-Q200-006 要求 17.7 N 时另行选配增砣)+ φ0.3/φ0.5 钢棒;推力与法向 <5°;作用点高度 1/4~3/4 焊端高(可调,按产品规范确定);速度 1 mm/s ±5%

✅ 满足

Ue3 剪切(8.5.3)

硬质基板上、较大高度的 SMD(电容 / 连接器 / 开关等)

以剪切刀平行基板对元件侧部施剪切力至焊端失效,评估界面剪切强度;剪切力、刀口高度按有关规范

R0.2 压头(宽 5 mm / 厚 10 mm)+ 5 N 基座 + 5 N 增砣(标准组合 5 N 或 10 N,覆盖常规尺寸);AEC-Q200-006(0603 及以上)17.7 N 需选配增砣;PCB 竖直卡槽;刀口高度按元件厚度调节

✅ 满足

6.2  产品标准与判定(第二层:做成什么样、怎么判)

说明:下表按被测对象列出产品标准(总规范 / 详细规范),其规定整体安装件强度的力值、保持时间及合格判据,试验方法均回引 GB/T 2423.60-2008 的 Ue1 / Ue2 / Ue3。客户可对照本设备是否满足自身元件的规范要求。

被测对象

产品标准(总规范 / 详细规范)

整体安装件强度条款

引用试验

本设备是否满足

电容器(SMD)

GB/T 6346.1-2024 及相应详细规范

引出端 / 焊端强度

Ue1 / Ue2 / Ue3

✅ 满足

电阻器 / 电感器(SMD)

GB/T 5729、GB/T 14789 及详细规范

安装强度

Ue1 / Ue2 / Ue3

✅ 满足

半导体器件(SMD)

GB/T 4937.14-2018(等同 IEC 60749-14)

引线 / 端子牢固性

Ue1 / Ue2 / Ue3

✅ 满足

汽车电子(无源元件)

AEC-Q200-005 Rev A(弯曲)、AEC-Q200-006 Rev A / Rev B(推脱 / 剪切)

机械强度

Ue1 / Ue2 / Ue3

✅ 满足

连接器 / 开关等

按其现行总规范 / 详细规范

各元件规定

GB/T 2423.60 对应 U

✅ 满足

军用电子元器件

GJB 360B-2009 方法 211(A 拉力 / B 片状弯曲 / C 线状弯曲 / D 扭转 / E 螺栓转矩,各条件自成体系)及采购技术条件;条件 D(扭转)、E(螺栓转矩)需按采购技术条件另行定制

引出端强度

GJB 360B-2009 方法 211 条件 A / B / C / D / E(与 GB/T 2423.60 的 U 系列为两套独立体系,按需定制)

🔧 按需定制

6.3  判定归属

GB/T 2423.60-2008 为试验方法标准(规定“怎么做”);AEC-Q200-005 / AEC-Q200-006 规定汽车电子无源元件的具体力值、速率、保持时间;其他元件的具体力值、保持时间及合格判据由被测元器件的产品总规范 / 详细规范规定。本设备保证方法合规并输出原始数据(力-行程曲线及试验报告),合格结论由使用方依据产品标准作出。

7  随机附件

序号

名称

数量

1

LT-MT100 主机(含 PLC + 触摸屏)

1 台

2

弯曲试验工装(R5 / R340 压头 + PCB 支架 + 定位模块)

1 套

3

推脱试验工装(10 N 推力砝码 + 推力器 + 钢棒)

1 套

4

剪切试验工装(R0.2 压头 + 5 N 砝码 + 增砣)

1 套

5

产品使用说明书

1 本

6

产品合格证

1 份

7

产品保修卡

1 份

8  应用领域

LT-MT100 SMD 元器件安装强度试验机 适用于各类表面组装元器件安装强度的评估与验证,典型应用包括:

1. SMD 电容器、电阻器、电感器等元件的基板弯曲(Ue1)、推脱(Ue2)、剪切(Ue3)强度试验;

2. 连接器、开关、铝电解电容器、陶瓷基座等较大高度元件的剪切强度评估;

3. 汽车电子(AEC-Q200 系列)无源元器件的机械强度可靠性验证(弯曲 / 推脱 / 剪切);

4. 军工、航天及工业电子领域,元器件来料与出货的装配强度检验。
