产品详情1 产品概述

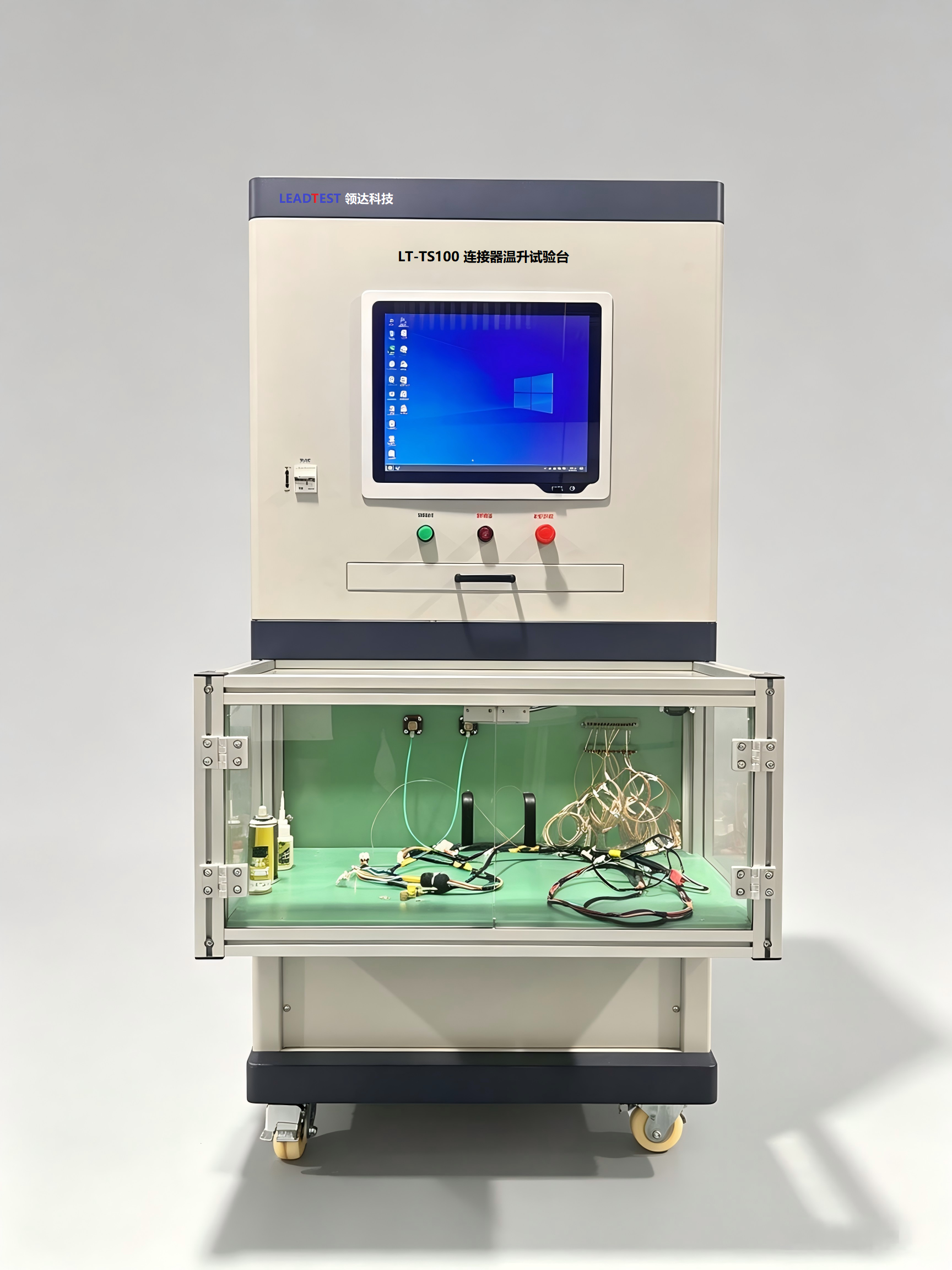

LT-TS100 连接器温升试验台是广州领达科技有限公司（LeadTest）推出的、专用于连接器等器件温升测试的专用设备。设备适用于 GB15287、GB15288、GB20234.1、GB2099、GB16915、GB15092、GB17465、GB11918、GB13140、GB14048、GB7251、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439 等相关标准要求。
设备采用高精度大电流恒流源输出至被试产品，让产品在设定的电流下工作，测试连接器工作时其表面的发热情况，并对数据进行实时显示及记录，用于分析被测产品的设计可靠性。整机主要由大功率大电流电源、测控系统、控制系统和温度采集系统等部分组成。大电流电源可达 10000A，采用工控一体机作为控制器，10~17 寸显示屏作为参数显示与控制界面，可自动设置试验类型、绘制温度曲线，数据自动保存并描绘曲线，具有操作简便、自动测试、自动判断、智能可靠等特点。
2 核心特点
● 大电流恒流源输出：直流输出 0~10000A（可定制），满足连接器、端子等大电流器件的温升试验需求；
● 多标准兼容：适用于 GB、UL、IEC 等主流连接器温升测试标准（GB2099、UL498、IEC60669 等）；
● 高精度温度采集：16 通道 K 型热电偶（可定制），测温范围常温~200℃，显示精度 ±1%±1℃；
● 双试验模式：支持连续试验与通断试验，连续时间最长 9999H59Min，通断次数 1~9999 次；
● 实时监控与报警：超温升或超温自动报警，报警后自动断开并停止试验，保障样品与设备安全；
● 工控一体机控制：图形化操作界面，Windows 系统，参数设置、测试运行、数据查询集中管理；
● 数据自动保存：Excel 数据管理，温度曲线、电流曲线实时描绘，全程可追溯；
● 保护功能齐全：过压保护、过流保护、过温保护、过载保护、欠压保护多重防护。
3 设备结构与组成
LT-TS100 主要由大功率大电流电源、测控系统、控制系统和温度采集系统等部分组成。大电流电源可提供最高 10000A 直流恒流输出；温度采集系统采用 16 通道 K 型热电偶，对被试连接器表面多点测温；测控系统以工控一体机为核心，配合专用测控软件实现电流加载、温度采集、曲线绘制与数据保存的一体化控制。
4 测试原理
设备以高精度大电流恒流源作为激励源，将设定电流（最高 10000A）输出至被试连接器，使连接器在额定负载下持续工作。温度采集系统通过多路 K 型热电偶贴附于连接器表面关键发热点，实时采集各测点温度，经信号调理与模数转换后送入工控机。测控软件同步记录电流值与各通道温度，实时绘制温度—时间曲线与电流曲线，并计算温升值（温升 = 实测温度 − 环境温度）。当任意通道温度或温升超过设定阈值时，系统自动报警并切断输出、停止试验。
5 适用标准
LT-TS100 适用于以下连接器及相关器件温升测试标准（部分列举）：
标准类别 | 适用标准 |
中国国家标准（GB） | GB15287、GB15288、GB20234.1、GB2099、GB16915、GB15092、GB17465、GB11918、GB13140、GB14048、GB7251 |
北美标准（UL） | UL310、UL498、UL817、UL941、UL1059 |
国际电工标准（IEC） | IEC60309、IEC60998、IEC60669、IEC61058、IEC60439 |
6 主要技术指标（可定制）
6.1 直流大电流电源
项目 | 指标 |
输入输出 | 输入电压：AC 220V / 380V ±10%，50Hz；直流输出电压：0~5V（自适应）；直流输出电流：0~10000A（可定制） |
稳压精度 | 源效应：≤0.2% 额定值（输入电压变化 ±10% 时引起的输出电压变化率）；时漂：≤0.3% 额定值（连续工作 >8h）；温漂：≤0.04% 额定值/℃；负载效应：≤0.2% |
稳流精度 | 源效应：≤0.2% 额定值；时漂：≤1% 额定值（连续工作 >8h）；温漂：≤0.04% 额定值/℃；负载效应：≤0.2% |
纹波（r.m.s） | ≤0.3% 额定值 + 10mV |
效率 | ≥85% |
保护方式 | 过压自动保护（过压值可预设）；过流自动保护（过流值可预设） |
电压分辨率 | 0.01V |
电压显示精度 | ≤±1% ±2 个字 |
电流分辨率 | 1A |
电流显示精度 | ≤±1% ±2 个字 |
保护功能 | 过流保护、过温保护、过载保护、欠压保护 |
供电功率 | 600W |
6.2 温度采集系统
项目 | 指标 |
测温范围 | 常温 ~ 200℃ |
显示分辨率 | 0.1℃ |
显示精度 | ±1% ±1℃ |
通道数 | 16 通道（可定制） |
采样率 | 1s |
传感器类型 | K 型热电偶 |
温度显示类型 | 温升和实时温度 |
报警类型 | 超温升或超温报警，断开并停止试验 |
试验类型 | 连续试验和通断试验 |
连续试验时间设置 | 0 ~ 9999H59Min，可设置 |
通断试验时间设置 | 0 ~ 99H59Min，可设置 |
通断试验次数 | 1 ~ 9999 次，次数到停止试验 |
6.3 测控系统
项目 | 指标 |
控制方式 | 工控一体机 |
显示器 | 12~17 寸（可定制） |
操作系统 | Windows |
操作软件 | 图形化操作界面 |
数据存储 | Excel 数据管理，温度、电流曲线描绘 |
使用环境 | 仅在室内使用；温度：0℃~50℃；空气湿度：≤80% |
7 软件功能
测控软件运行于工控一体机，提供图形化操作界面，主要功能包括：
● 参数设置：设定试验类型（连续 / 通断）、试验电流、试验时间、通断次数及温度 / 温升报警阈值；
● 测试运行：启动后自动控制大电流恒流源加载，实时采集并显示各通道温度与电流值；
● 曲线绘制：实时描绘温度—时间曲线与电流曲线，温升变化一目了然；
● 数据查询：试验完成后可按样品、批次查询历史数据与曲线；
● 自动判断：依据设定阈值自动判定 PASS / NG，超温升或超温时自动断开并停止试验；
● 数据保存：以 Excel 格式自动保存温度、电流数据，便于后续分析与追溯。
8 随机附件
序号 | 名称 | 数量 |
1 | LT-TS100 连接器温升试验台（主机） | 1 台 |
2 | 大电流输出线缆及夹具 | 1 套 |
3 | K 型热电偶温度传感器 | 16 支（或按通道配置） |
4 | 测控软件 | 1 套 |
5 | 产品使用说明书 | 1 份 |
6 | 产品合格证 | 1 份 |
9 应用领域
● 连接器制造：各类电连接器、端子、接插件的温升测试与来料检验；
● 新能源与电力：充电桩连接器（GB20234.1）、光伏接线盒、储能连接系统的温升验证；
● 家电与电工：插头插座（GB2099）、开关（GB16915）、断路器的温升试验；
● 工业控制：接线端子（GB14048）、母线排、汇流条的发热与温升检测；
● 第三方检测：检测机构依据 GB / UL / IEC 标准开展连接器温升认证测试。
