产品详情1 产品概述
LT-FT500 熔断器测试台是广州领达科技有限公司（LeadTest）依据 GB/T 4706.1-2024《家用和类似用途电器的安全 第 1 部分：通用要求》和 GB/T 31465.4-2015《道路车辆 熔断器 第 4 部分：插座式和螺栓式熔断器》等相关条款设计制作的专用测试设备，用于对熔断器进行耐久老化、熔断、瞬断等测试。系统由高速响应可控制直流电源、单片机控制系统、高速时间采集系统等共同组成，采用 7 寸触摸屏显示与操作，试验电流可达500A，可实现从加电、计时到熔断判定的全流程自动化。
2 核心特点
● 采用单片机工业级控制系统，实现电源、开关矩阵、采集等各模块集中控制，运行稳定可靠；
● 7 寸触摸屏人机交互界面，操作方式自由选择，简单方便，参数设置具有断电记忆功能；
● 高速响应可控制直流电源，采用零电压全桥/半桥段开关电路拓扑与先进 PWM 控制技术，电压、电流动态响应速度快、输出精度高；
● 恒压恒流可编程，恒压恒流切换无任何过冲、波形平稳、切换迅速，转换效率高（ZVZCS 开关模式）；
● 兼容熔断 M1、耐久 M2、步进 M3 三种试验模式，覆盖熔断器主要型式试验需求；
● 电源响应时间快，达 ms 级别，并具备过压、过流等多种保护，保护时自动切断输出并发出声光报警；
● 配置高速时间采集系统，可精确记录熔断时间，并按规定自动存储试验数据；
● 配有 USB 接口，支持 U 盘拷贝导出试验数据，便于追溯与归档；
● 具备故障提示及报警功能（过电流、过电压），测量与采集通道带高压隔离和电磁防护措施。
3 产品结构

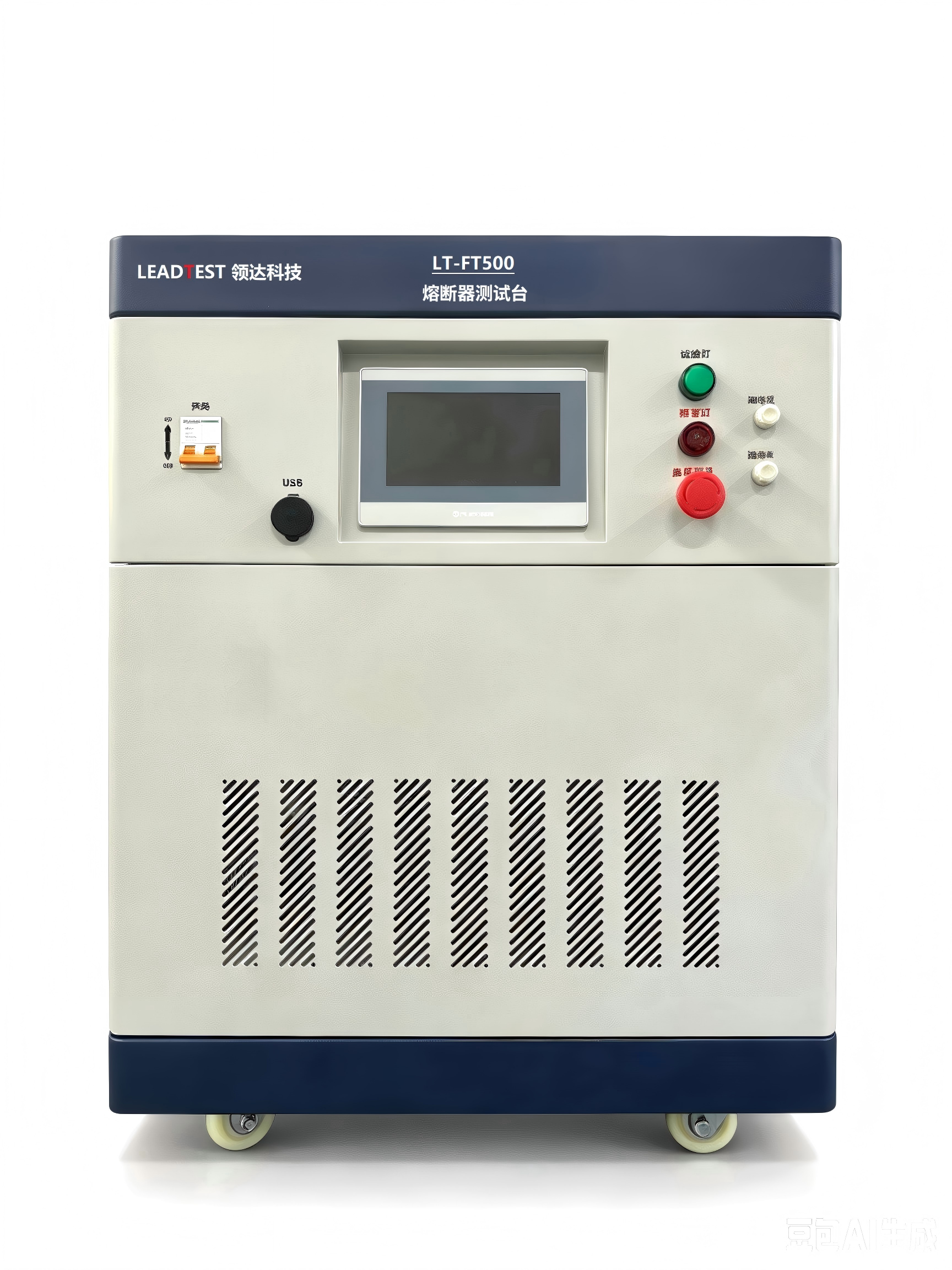

LT-FT500 采用台面式一体化结构，主要由高速响应可控制直流电源、单片机控制系统、显示触摸屏、高速开关矩阵模块、高速时间采集系统及定制测试夹具等部分组成。
4 基本信息
项目 | 内容 |
名称 | 微型熔断器测试台 |
型号 | LT-FT500 |
尺寸（约） | 650 mm（宽）×800 mm（深）× 700 mm（高）（以实际为准） |
颜色 | 珍珠白色 |
移动方式 | 台面式 |
5 主要技术指标（可定制）
项目 | 技术指标 |
依据标准 | GB/T 4706.1-2024、GB/T 31465.4-2015 等相关条款 |
控制系统 | 单片机工业级控制系统，各模块集中控制 |
显示操作方式 | 7 寸触摸屏，操作方式自由选择，参数断电记忆 |
试验模式 | M1 熔断时间试验 / M2 耐久性试验 / M3 步进熔断试验 |
直流电源拓扑 | 零电压全桥/半桥段开关电路 + PWM 控制，ZVZCS 开关模式 |
输出电压范围 | 自适应，最大 20V |
输出电流范围 | 5.0 ~ 500A |
电流响应速度 | ≤ 0.1 ms |
M1 熔断试验 | 电流 5.0~500A；时间设置 1S~59M59S；熔断时间检测 1ms~50000ms；精度 ±0.3% ±1ms |
M2 耐久试验 | 电流 5.0~500A；时间设置 0~9999H59M59S；精度 ±0.5% ±1S |
M3 步进试验 | 电流 5.0~500A；步进电流 0.5A~1A；步进保持 0~9999H59M59S；精度 ±0.5% ±1S |
控制方式 | 单片机控制 |
数据储存功能 | 有（按规定记录存储试验数据） |
数据导出 | USB 接口，U 盘拷贝导出 |
保护功能 | 过压、过流保护，保护时自动切断输出并发出声光报警；高压隔离、电磁防护 |
安全性能 | 符合 GB19517-2009、GB/T15706-2012、GB5226.1-2008、GB8196-2003 等规定 |
测试夹具 | 根据用户提供的样品定制 |
6 配置清单
序号 | 名称 | 数量 |
1 | 熔断器测试台 | 1 套 |
2 | 定制测试夹具 | 1 套 |
3 | 产品使用说明书 | 1 份 |
4 | 产品合格证 | 1 份 |
7 应用领域
LT-FT500 适用于各类熔断器（保险丝）的型式试验与来料检验，典型应用包括：
● 家用电器：依据 GB/T 4706.1 进行熔断、耐久、瞬断等安全性能验证；
● 汽车电子：依据 GB/T 31465.4 对插座式、螺栓式熔断器进行试验；
● 新能源与电力电子：保险丝在过载、短路工况下的熔断特性评估；
● 第三方检测与元器件制造：熔断器来料筛选与出厂型式试验。
