产品详情1 产品概述

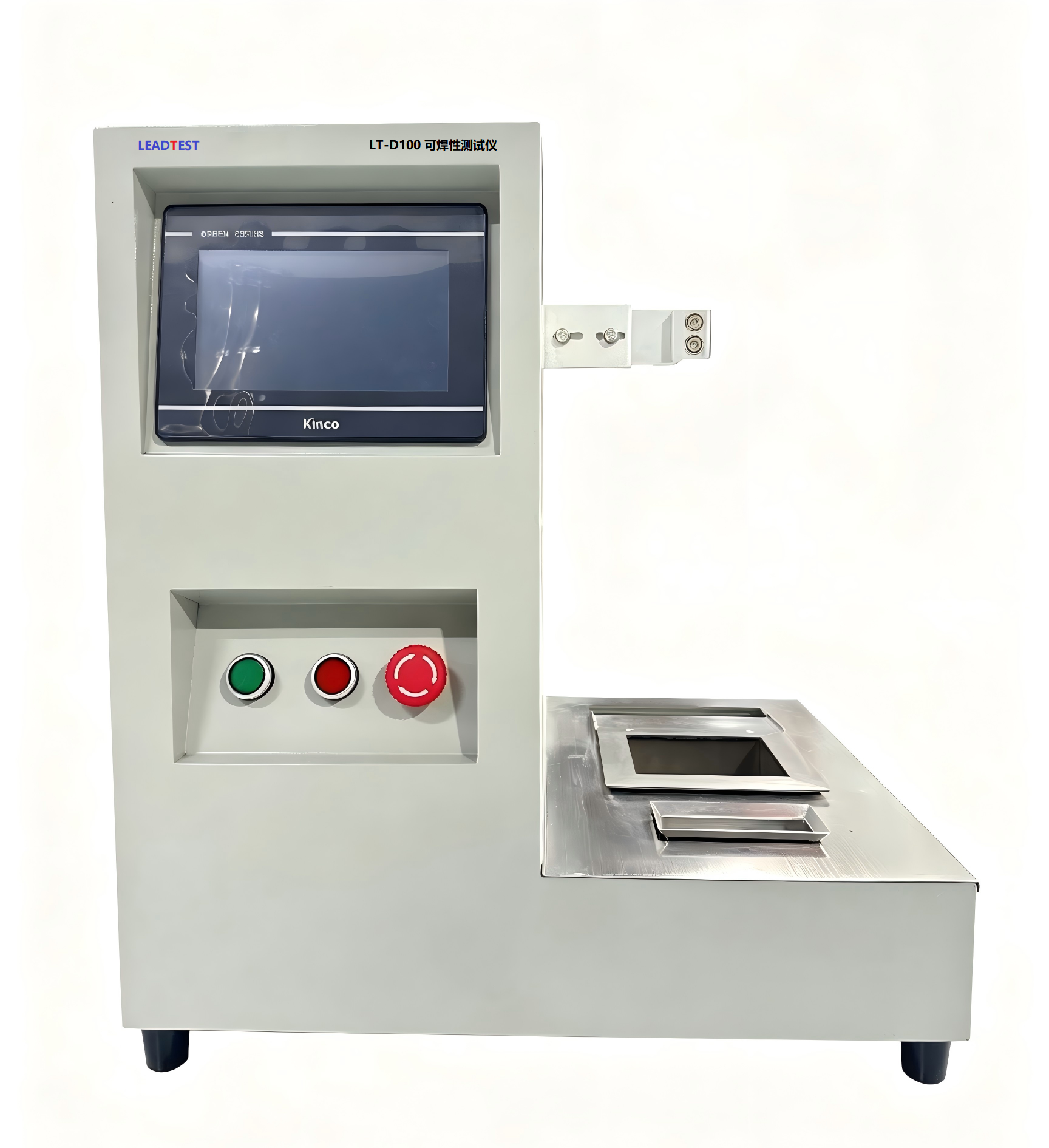

LT-D100 可焊性测试仪是广州领达科技有限公司（LeadTest）推出的焊槽法（Dip & Look）可焊性试验设备，依据 GJB360《电子及电气元件试验方法》和 GB/T 2423.28《环境试验 试验 N：耐焊接热（焊槽法）》等标准设计，用于对引线式电子元器件的引线、端子及焊盘进行浸焊式可焊性评估。设备采用 PLC + 闭环步进电机驱动，配备 7 英寸真彩触摸屏，焊接温度由 PID 闭环精确控制，浸焊与退出速度、浸焊深度、停留时间等参数均可数字设定并断电记忆，操作简便、重复性好，广泛适用于军工、航空航天、汽车电子等高可靠行业来料与制程的可焊性检验。
2 核心特点
● 7 英寸真彩触摸屏，参数数字化设定，界面直观、操作便捷；
● PLC + 闭环步进电机驱动，浸焊 / 退出速度精准可控，运动平稳；
● 焊接温度采用 PID 闭环控制，控温精度高、温场均匀；
● 试验参数具有断电记忆功能，重启后自动恢复，保证测试一致性；
● 可伸缩工装设计，适配不同长度、不同封装的引线式元器件；
● 抽屉式废料盒，助焊剂残渣清理方便，维护省时省力；
● 纯钛焊锡炉，耐腐蚀、抗氧化，延长焊锡与炉体使用寿命；
● 支持定点温度补偿，进一步提升温度测量与控温准确度。
3 主要技术指标（可定制）
项目 | 技术指标 |
驱动控制 | PLC + 闭环步进电机 |
浸焊速度 | 5.0 ~ 35.0 mm/s（可调） |
退出速度 | 5.0 ~ 35.0 mm/s（可调） |
运动行程 | 1.0 ~ 300.0 mm |
浸入深度分辨率 | 0.1 mm |
使用温度范围 | 200 ~ 400 ℃ |
温度显示分辨率 | 1 ℃ |
温度控制精度 | ±(3 ~ 5) ℃ |
温度均匀性 | ±5 ℃（焊锡槽有效区内） |
控温方式 | PID 闭环控制 |
焊锡槽材质 | 纯钛（耐腐蚀、抗氧化） |
锡槽容锡量 | 约 7.2 kg |
锡炉功率 | 1800 W |
预热 / 升温时间 | ≤ 60 min（室温升至 350 ℃） |
使用焊料 | SnPb 共晶 / 无铅 SAC 系列（可更换） |
浸焊时间设定 | 0.1 ~ 99.9 s（可调） |
工装夹具 | 可伸缩通用引线夹具（标配） |
参数记忆 | 断电记忆，重启自动恢复 |
操作界面 | 7 英寸真彩触摸屏 |
电源要求 | AC 220 V ± 10%，50 Hz，单相 |
整机功率 | 约 2.0 kVA |
外形尺寸（约） | 以实际定制方案为准 |
整机重量（约） | 以实际定制方案为准 |
4 随机附件
序号 | 名称 | 数量 |
1 | LT-D100 可焊性测试仪（主机） | 1 台 |
2 | 可伸缩工装夹具 | 1 套 |
3 | 产品使用说明书 | 1 份 |
4 | 产品合格证 | 1 份 |
5 应用领域
LT-D100 适用于各类引线式电子元器件及焊接件的可焊性检验，典型应用包括：
● 军工与国防电子：高可靠元器件的来料可焊性筛选；
● 航空航天电子：引线、端子耐焊接热及润湿性能评估；
● 汽车电子：连接器、继电器、分立器件的可焊性验证；
● 工业与消费电子：PCB 组装前元器件引脚、焊盘的可焊性检验。
6 关于广州领达科技有限公司
广州领达科技有限公司（LeadTest）创立于 2019 年，是一家以电子元器件测试系统为基础产品，为多行业提供定制化测试解决方案的综合性测试仪器装备公司。公司聚焦客户需求，以“创新测试技术，成就产品质量升级”为使命，通过先进、可靠的测试仪器装备，帮助客户实现产品性能验证及质量升级。
