产品详情1 产品概述

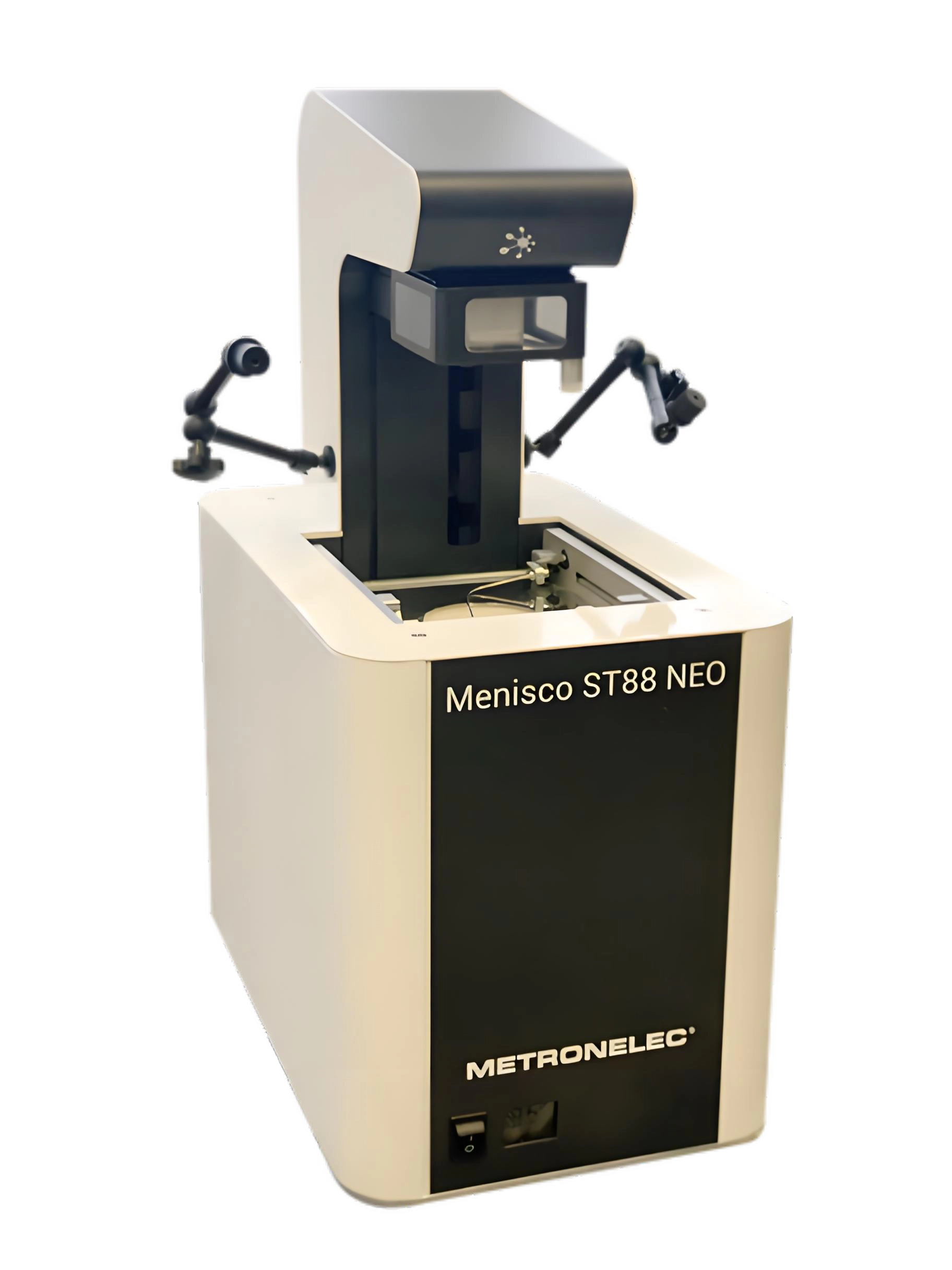

ST88NEO 是法国 METRONELEC 公司推出的第八代可焊性测试仪（Wettability / Solderability Tester）。设备基于润湿平衡法（Wetting Balance），通过 LVDT（差动变压器式）重量传感器实时感知被测样品润湿过程中毫牛（mN）级微小润湿力的变化，结合测试时间得到量化数据，比对相应标准后给出 PASS / FAIL 判定，并呈现可焊性的优劣。
ST88NEO 标配锡槽测试模块与锡球测试模块（Globules，兼容 1 / 2 / 3.2 / 4 mm 直径锡球，XY 轴电动平台），支持视频捕捉，并可选配氮气模块、快速升温模块、阶梯升温测试模块，覆盖元器件、线路板、连接器、焊料和助焊剂等样品的快速、准确、客观的可焊性测试，适用于来料抽检、出厂检测和研发验证等应用。
2 核心特点
● 重量传感器采用 LVDT（差动变压器式），力测量精度 0.001 mN、测量范围 0.1 ~ 40 mN；位置传感器采用霍尔效应（Hall effect），Z 轴行程精度 0.01 mm；
● 标配锡槽（Solder bath）+ 锡球（Globules）双测试模式，兼容 1 / 2 / 3.2 / 4 mm 直径锡球，覆盖元器件至连接器；
● XY 轴电动平台（±25 mm）快速定位，更换锡球规格无需等待温度平衡；Z 轴闭环马达驱动，浸入速度 0.1 ~ 50 mm/s；
● 标配视频捕捉模块（Video capture），自动记录、存档测试过程；
● 可选配氮气模块（Nitrogen，4 ~ 6 bar），模拟实际制程的充氮环境测试；
● 可选配快速升温模块与阶梯升温模块（最高 24 温区），分析样品结合锡膏的可焊性；
● 多功能软件自动输出润湿力、单位长度润湿力和润湿角度曲线与数据，支持 SPC 统计过程控制（合并、均值、sigma）；
● 软件运行于 Windows 10，支持英文、中文、法文、德文四语言，可自动调用 IPC / IEC / MIL / JIS 等标准，用户可自建评判标准。
3 测试原理
焊接是固相（测试样品）、液相（熔融焊料合金）、气相（周围大气）三相相互作用的体现。润湿过程中，固态-液态（γSL）、固态-气态（γSV）、液态-气态（γLV）三种表面张力达到平衡，形成润湿角 Θ（杨氏方程：γSV − γSL = γLV·cosΘ）。润湿角 Θ 越小，润湿质量越好。
ST88NEO 通过 LVDT 重量传感器实时采集样品浸入熔融焊料过程中受到的润湿力（表面张力 + 浮力）随时间的变化曲线：初始为负值（浮力主导），随润湿推进转为正值（表面张力主导）。软件据此自动计算 Fmax、Fend、t0、t1、t、Sb 等评价参数，并与设定标准比对，输出 PASS / FAIL 判定。

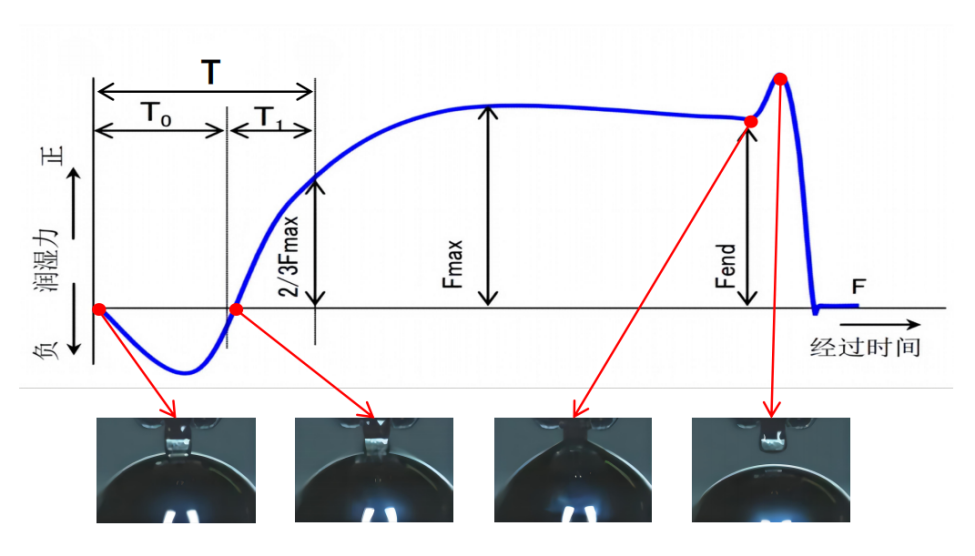

【图 3-1 ST88NEO 润湿力-时间曲线与评价参数示意】
4 测试动作与数据评价
ST88NEO 依据相关标准（如 IPC J-STD-002E / 003D）进行评价，主要评价参数含义如下表所示：
评价参数 | 含义 | 说明 |
Fmax | 最大润湿力 | 润湿过程中达到的最大润湿力值 |
Fend | 最终润湿力 | 测试结束时的润湿力值 |
t0 | 零交叉时间 | 润湿力曲线由负转正（穿过零轴）的时刻 |
t1 | 达到规定润湿力的时间 | 润湿力达到规定阈值（如 2/3 Fmax）的时刻 |
t | 润湿时间 | 从浸入到达到规定润湿力所需的时间 |
Sb | 润湿角（接触角） | 由润湿力与浮力关系计算得出的润湿角 |
5 适用标准
ST88NEO 兼容下列国际标准与企业规范，软件可自动调用并判定：
国际标准 | 国际标准 |
EIA / IPC / JEDEC J-STD-002E | IEC 60068-2-69 |
IPC J-STD-003C | JIS C 0053 / JIS Z 3198 |
IPC-TM-650 2.4.14.2 | JEITA ET-7401 / ET-7404 |
IEC 60068-2-54 / 2-58 | GJB 128 / GJB 360 / GJB 548 |
NF-A-89-400 | GB/T 4677 |
MIL-STD-883 / MIL-STD-202 | 自定义标准（用户可自建评判标准） |
6 主要技术指标
下表列出 ST88NEO 的主要技术参数（数据来源：METRONELEC ST88 NEO 原厂技术数据表 Datasheet V2.0 – 10/2021）：
序号 | 项目 | 规格 |
1 | 重量传感器类型 | LVDT（差动变压器式） |
2 | 力测量精度 | 0.001 mN |
3 | 力测量范围 | 0.1 ~ 40 mN |
4 | 位置传感器类型 | 霍尔效应（Hall effect） |
5 | Z 轴行程精度 | 0.01 mm |
6 | 浸入深度 | 0.01 ~ 15 mm，步进 0.01 mm |
7 | 浸入速度 | 0.1 ~ 50 mm/s，步进 0.1 mm/s |
8 | 停留时间（Dwell time） | 3 ~ 120 s（可按需延长） |
9 | 最大元件净重 | 35 g |
10 | 温度设置范围 | 0 ~ 450 ℃ |
11 | 温控精度 | ± 1 ℃（standard request 3 ℃） |
12 | 锡槽直径 / 容量 | 80 mm / 2 kg |
13 | 锡球规格（Globules） | 1、2、3.2、4 mm（同一模块，电动 XY 平台） |
14 | 操作软件 | Windows 10 |
15 | 测试周期（0402 被动件） | 60 s |
16 | 机身尺寸（W×D×H） | 310 × 500 × 720 mm（不含包装） |
17 | 电源输入 | AC 110 ~ 220 V，50/60 Hz，5 A |
18 | 氮气输入 | 4 ~ 6 bar，4 ~ 6 mm 气管 |
19 | 净重 | 40 kg |
20 | 软件语言 | 英文 / 中文 / 法文 / 德文 |
6.1 锡槽测试模式（标配）
● 锡槽直径 80 mm，深度 60 mm；
● 超长寿命测温探头；
● 钛合金材质，易于不同焊料之间更换；
● 自动刮锡，去除锡面氧化物；
● 兼具自动浸润观察法测试。
6.2 锡球测试模式（标配）
● 兼容 1 / 2 / 3.2 / 4 mm 直径锡球；
● XY 轴微距马达驱动，±25 mm 范围，便于定位；
● Z 轴 0.01 mm 精度上下驱动，定位精确；
● 支持助焊剂活性检测与焊料可焊性检测。
6.3 选配模块
模块 | 功能说明 |
氮气模块 | 充氮环境下完成测试，模拟实际制程 |
快速升温模块 | 样品结合锡膏的可焊性比对分析 |
阶梯升温测试模块 | 最高可设置 24 个温区，精细化不同温区下样品结合锡膏的可焊性 |
视频捕捉模块（标配） | 双摄像头，自动调用，记录测试过程 |
7 标准配置
序号 | 名称 | 数量 |
1 | ST88NEO 主机 | 1 台 |
2 | 锡槽测试模块（含自动刮锡） | 1 套 |
3 | 锡球测试模块（1/2/3.2/4 mm） | 1 套 |
4 | 视频捕捉模块（双摄像头） | 1 套 |
5 | 多功能分析软件（含加密锁） | 1 套 |
6 | 测试工具箱（夹具 / 卡尺 / 钳等） | 1 套 |
7 | 数据线 / 电源线 | 1 套 |
8 | 用户手册 | 1 份 |
8 软件功能
● 润湿力、单位长度下润湿力和润湿角度模式下的曲线与数据自动输出；
● 统计分析：合并、取均值、sigma；
● 多种输出方式：PDF、Word、Excel；
● 配置数据库用于存储测试参数并自动调用；
● 可自动调用 IPC / IEC / MIL / JIS 标准，用户可自建评判标准；
● 软件版本终生免费升级。
9 应用领域
ST88NEO 广泛应用于电子制造与可靠性检测领域，典型应用包括：
● 元器件：芯片引脚、DIP / SMD 器件、连接器、引线框架的可焊性来料检验；
● 线路板：PCB / PCBA 焊盘、表面金属的可焊性评价；
● 焊料与助焊剂：焊锡丝、锡膏、助焊剂的润湿性能研发验证；
● 第三方检测：赛宝、华测、SGS 等机构的可靠性测试；
● 科研教学：清华大学、浙江大学、哈尔滨工业大学等科研院所的教学与科研。
