产品详情1 产品概述
LT-RP 系列高频纹波试验电源是广州领达科技有限公司（LeadTest）面向电子元器件及组件试验开发的专用电源平台，覆盖 50 Hz ~ 1 MHz。设备采用 AC-DC-AC 逆变架构，低频段以变压器耦合输出，高频段（动态模式）以 LC 谐振输出，实现高频、大电流、低失真正弦波输出；控制系统采用 FPGA + ARM 与 DDS 数字频率合成，可叠加 0 ~ 5000 V 直流偏压，具备过压、过流、过温、IGBT 故障保护及实时波形监测。可应用于电容器，互感器、变压器、电感 / 电抗器、磁芯 / 磁环等磁性元件，以及 EMI 滤波组件、保护元件、母排 / 连接器、电池 / 超级电容、压电 / 超声换能器等的高频激励、温升与耐久试验。
2 适用范围
• 电容器：薄膜电容器、铝电解电容器、安规电容器（X / Y 类）、陶瓷电容器（MLCC）、钽电容器、新能源电容（DC-Link、车载电容等）的高频纹波耐久性、温升、热稳定性试验；
• 磁性元件：互感器、变压器、电感、电抗器、磁芯 / 磁环等的高频参数、温升与耐久试验（变比、电感量、损耗、Q 值等高频参数需外接 LCR / 阻抗分析仪或功率分析仪）；
• EMI 滤波组件与保护元件：EMI 滤波器、LC 滤波组件、电阻器、压敏电阻、热敏电阻、熔断器等的高频纹波温升与耐久试验（非线性 / 保护元件需配置匹配与保护单元）；
• 载流部件：母排、叠层母排、连接器、端子、线束、继电器 / 接触器触点等的高频大电流载流温升、接触电阻变化与耐久试验；
• 储能与新能源部件：电池、超级电容、DC-Link 等的高频纹波耐受、温升、阻抗变化研究（需确认样品可承受交流纹波，并配置隔直 / 保护 / 匹配单元）；
• 压电与超声器件：压电陶瓷、超声换能器等的高频正弦驱动、谐振点扫描、老化与温升试验（需确认电压、功率与阻抗匹配）；
• 科研与教学：作为可编程高频正弦功率源，用于高频谐振、元件高频特性、材料高频损耗与温升研究。
3 产品示意图

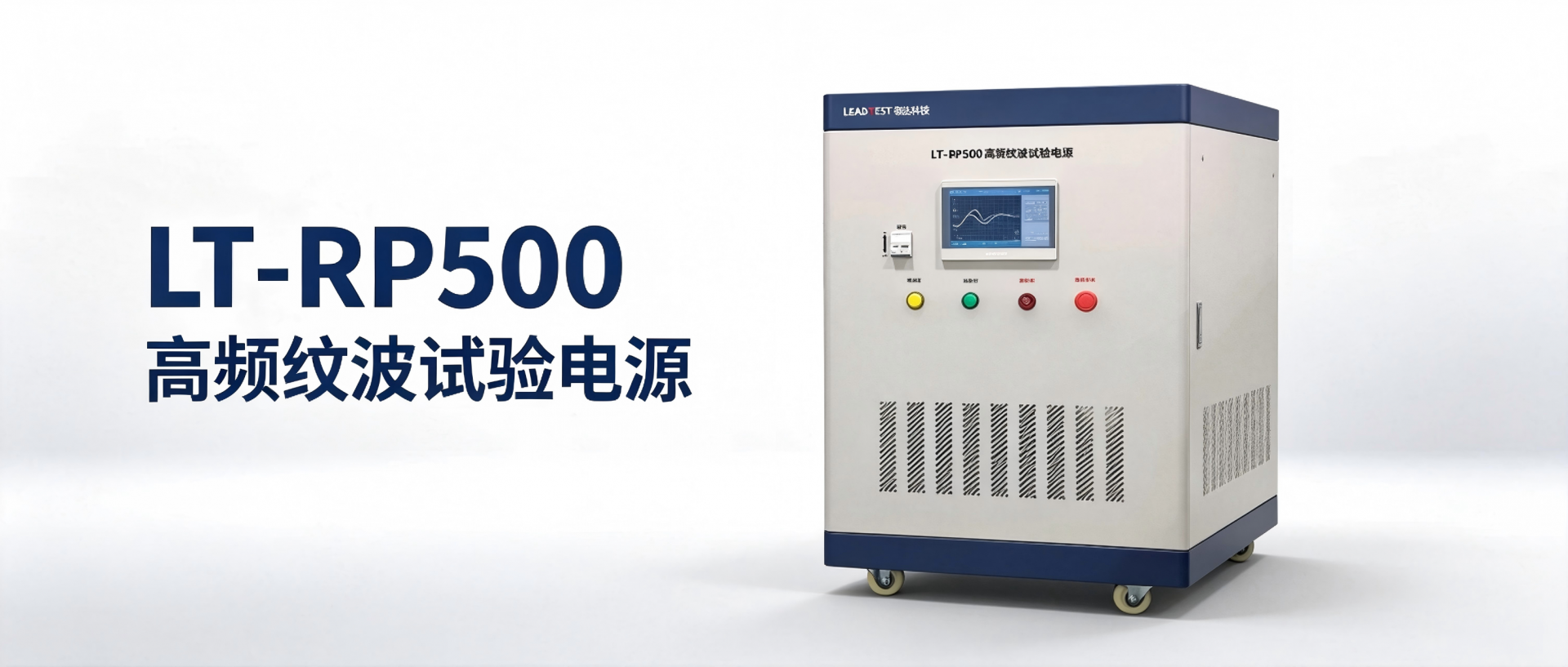

图 3-1 LTRP系列 高频纹波试验电源 外观示意图
4 核心特点
• 频率范围宽：覆盖 50 Hz ~ 1 MHz，分频段优化输出方式（变压器耦合 / LC 谐振）；
• 输出电流大：最大可达 1000 Arms（依频段与机型），满足大容量电容器及大电流载流试验需求；
• 输出电压高：最高可达 3000 Vrms（LC 谐振模式），支持 0 ~ 5000 V 直流偏置叠加；
• 波形质量好：正弦波输出，波形失真度 ≤ 5 %，内阻小、频率稳定；
• 自动调谐：DDS 数字频率合成 + 自动扫描谐振点，自动匹配并支持手动微调；
• 多模式：支持定频、连续可调、动态等多种频率模式，可叠加直流偏置；
• 安全完善：过压、过流、过温、IGBT 故障保护及声光报警，异常自动放电；
• 综合监测：支持外接示波器、电流探头、LCR / 功率分析仪、红外热像仪，实现波形、参数、温升综合监测；
• 数据可追溯：电压 / 电流实时监测、历史数据保存、断电保存，支持报告导出与 MES 接口（选配）。
5主要技术指标
技术指标 | LT-RP01 | LT-RP20 | LT-RP100 | LT-RP500 | LT-RP1000 |
输出频率 | 50Hz~1kHz | 5kHz~20kHz | 5K~100kHz | 100K~500kHz | 10kHz~1MHz |
频率模式 | 部分连续 / 定频 | 连续可调 | 定频 | 定频 | 动态 |
输出方式 | 变压器耦合输出 | 变压器耦合输出 | 变压器耦合输出 | 变压器耦合输出 | LC 谐振 |
输出最大电流 (rms) | 1000 A | 1000 A | 1000 A | 100 A | 100 A |
输出最大电压 (rms) | 1000 V | 100 V | 100 V | 500 V | 3000 V |
输出功率 | 100 kVA | 20 kVA | 50 kVA | 5 kVA | 10 kVA |
输出波形 | 正弦波 | ||||
波形失真度 | ≤± 5% | ||||
设置方式 | 数控方式 | ||||
频率准确度 | ≤ ±0.5 % | ≤ ±0.5 % | ≤ ±0.5 % | ≤ ±0.5 % | 动态模式 ≤ ±1.0 % |
显示分辨率 | 电压 1 V / 电流 0.1 A | ||||
显示准确度 | ±0.5 % FS | ||||
调谐模式 | — | 自动匹配 + 手动微调 | 自动匹配 + 手动微调 | 自动匹配 + 手动微调 | LC 谐振段自动扫描锁定谐振点 |
直流偏置电压 | 0 ~ 5000 V，可定制（可叠加） | ||||
直流纹波 | ≤ 100 mV | ||||
过载保护 | 过压 / 过流 / 过温 / IGBT 故障，声光报警并自动放电 | ||||
数据功能 | 实时监测 / 历史保存 / 断电保存 / 报告导出；MES 选配 | ||||
监测 / 接口 | 示波器 + 电流探头（选配）；USB / 以太网，API / OPC UA（选配） | ||||
6 应用场景与配置对照
应用对象 | 试验场景 | 推荐输出 / 模式 | 需选配 / 外接 |
电容器 | 高频纹波耐久性、温升、热稳定性试验 | 变压器耦合 / LC 谐振；直流偏置选配；温度采集 | 夹具、电流探头、示波器、温度采集 |
互感器、变压器 | 高频参数、温升与耐久试验 | 变压器耦合；定频 / 连续可调 | 专用夹具、温度采集、外接 LCR / 功率分析仪 |
电感 / 电抗器 / 磁芯 | 高频参数、温升与耐久试验 | 变压器耦合 / LC 谐振；自动扫描谐振点 | 谐振电感、温度采集、外接 LCR / 功率分析仪 |
EMI 滤波组件 | 高频纹波温升与耐久试验 | 正弦输出；定频 / 连续可调 | 匹配单元、温度采集、示波器 / 电流探头 |
保护元件 | 高频纹波温升与耐久试验 | 正弦输出；定频 / 连续可调 | 保护 / 匹配单元、温度采集 |
母排 / 连接器 | 高频大电流载流温升、接触电阻变化与耐久试验 | 大电流输出；长期连续 | 低阻夹具、温度采集、电流探头 |
电池 / 超级电容 | 高频纹波耐受、温升、阻抗变化研究 | 高频纹波 + 直流偏置选配 | 隔直 / 保护 / 匹配单元、温度采集 |
压电 / 超声换能器 | 高频正弦驱动、谐振点扫描、老化与温升试验 | LC 谐振；自动扫描谐振点 | 谐振电感、专用夹具、温度采集 |
科研教学 | 高频谐振、元件高频特性、材料高频损耗与温升研究 | 可编程高频正弦源 | 外接测量仪器 |
7 关于广州领达科技有限公司
广州领达科技有限公司（LeadTest）创立于 2019 年，是一家以电子元器件测试系统为基础产品，为多行业提供定制化测试解决方案的综合性测试仪器装备公司。公司聚焦客户需求，以“创新测试技术，成就产品质量升级”为使命，通过先进、可靠的测试仪器装备，帮助客户实现产品性能验证及质量升级。
8 联系方式
● 公司名称：广州领达科技有限公司（Guangzhou LeadTest Technology Co., Ltd.）
● 公司地址：广州市天河区柯木塱南路 22 号智派云巢 4 栋 303 室
● 联系人：
冯经理13825062139
林经理18922452728
