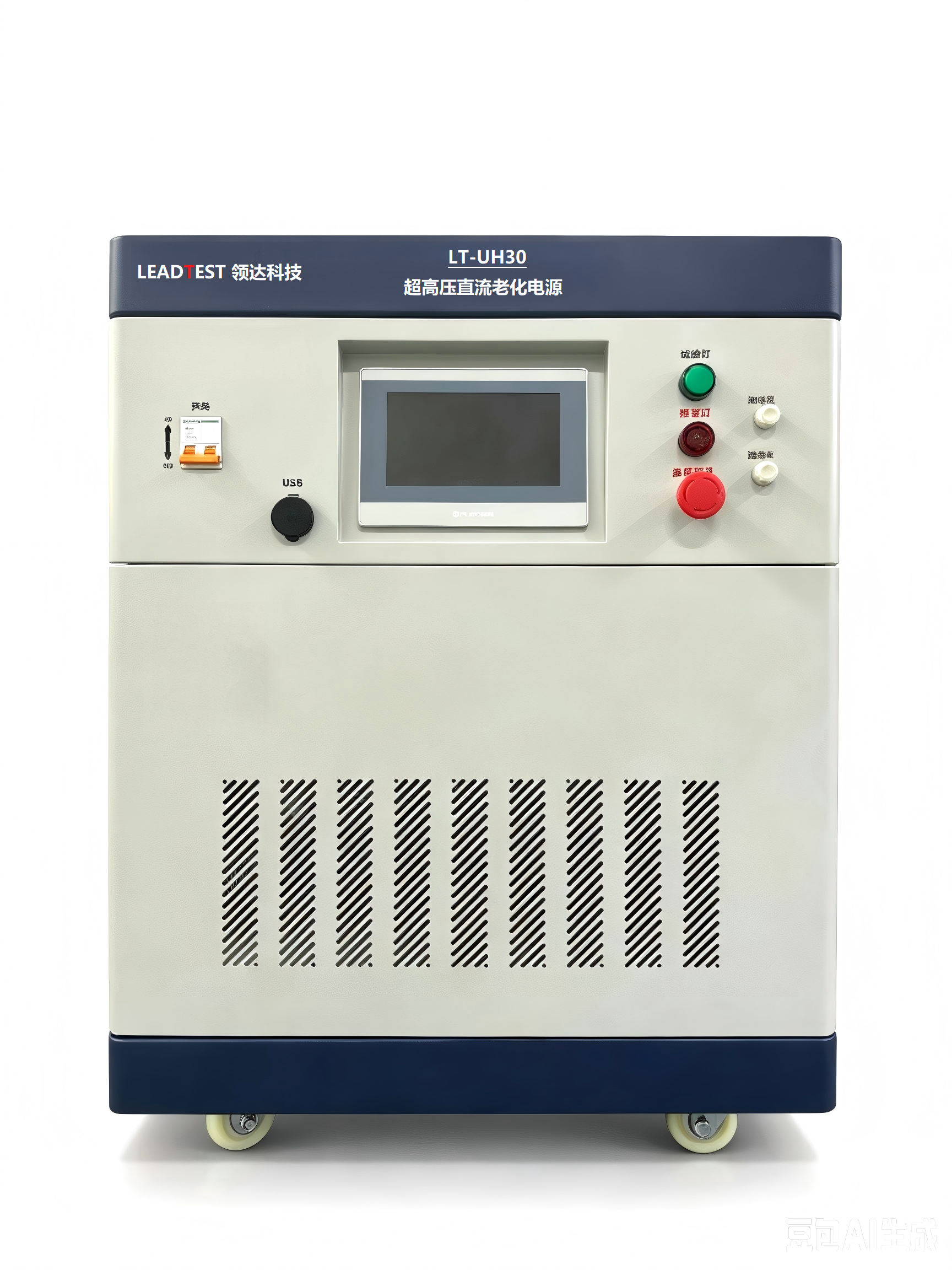

LT-UH30 超高压直流老化电源

产品详情

1 产品概述

LT-UH30 超高压直流老化电源是广州领达科技有限公司推出的、用于电容器耐久性寿命试验的专用设备。设备采用 32 位单片机进行数字化控制，通过 7 寸威纶通触摸屏进行参数显示，并可通过按键进行试验参数的设置，适用于电容器的高压耐久性寿命试验，同时支持 MES 系统对接。

2 技术特点

· 采用零电压全桥/半桥段开关电路拓扑和先进的 PWM 控制技术，电压、电流动态响应速度快，输出电压电流精度高。

· 稳压稳流：电压、电流值均可从近似零至额定值连续可调，稳压稳流自动转换。

· 过压保护：当输出电压超出电源预设的上限电压时，电源将自动切断输出并发出声光报警。

· 过载保护：电源内部设有过载保护电路，防止电源因过载而损坏。

· 输出显示：7 寸触摸屏。

· 具有停止放电、计时、漏电流门限设置、安全门保护开关等功能。

· 体积小、重量轻、纹波电压低。

· 产品充满电后实时检测漏电流值，防止产品爆裂。

· 支持测试结果数据对接 MES 系统。

3 适用范围

本设备主要用于各类电容器的耐久性寿命试验，包括铝电解电容器、薄膜电容器、安规电容器、新能源电容（DC-Link、车载电容等）的高压耐久性测试，以及电容器极间耐压测试、漏电流检测等。

4 主要技术指标

4.1 输入输出与精度

项目	技术指标
输入输出	输入电压 220V±10%，50Hz；直流输出电压 0~30kV（5% 以上设置输出）；直流输出电流 0~100mA
稳压精度·源效应	≤0.2% 额定值（输入电源电压变化 ±10% 时引起的输出电压变化率）
稳压精度·时漂	≤0.3% 额定值（电源连续工作时间大于 8 小时引起的输出电压变化率）
稳压精度·温漂	≤0.04% 额定值/℃（在使用环境温度范围内由环境温度变化引起的输出电压变化率）
稳压精度·负载效应	≤0.2%（电源输出电流从零至额定值变化时引起的输出电压变化率）
稳流精度·源效应	≤0.2% 额定值（输入电源电压变化 ±10% 时引起的输出电流变化率）
稳流精度·时漂	≤1% 额定值（电源连续工作时间大于 8 小时引起的输出电流变化率）
稳流精度·温漂	≤0.04% 额定值/℃（在使用环境温度范围内由环境温度变化引起的输出电流变化率）
稳流精度·负载效应	≤0.2%（电源输出电压从零至额定值变化时引起的输出电流变化率）
纹波（r.m.s）	≤0.3% 额定值 + 10mV
效率	≥85%
恒压恒流切换	稳压稳流自动平滑切换，切换时输出电压无跃变
工作方式	长期满负荷工作

4.2 保护方式与安全

4.3 试验方式与参数

项目	技术指标
充电过程	满电流充电，充满后实时检测漏电流，超漏将自动断开并报警
试验方式	充电过程满电流充电，充满后实时检测漏电流，超漏将自动断开并报警
显示方式	7 寸触摸屏
控制方式	触摸屏设置
电压分辨率	1V
电压显示精度	≤±1% ±2 个字
电流分辨率	0.01mA
电流显示精度	≤±1% ±2 个字

4.4 耐压试验

4.5 耐久性试验

项目	技术指标
耐久性试验时间设置	0~9999H59M59S（定时时间到达时停止输出，并对电容器样品进行放电）
耐久性漏电流检测	0~额定值，可设置

4.6 MES 功能

4.7 通用参数

5 保护与安全功能

本设备具备过压、过流、过载、安全门保护开关、放电电阻等多重安全保护。出现故障或试验结束时自动切断电源输出并发出声光报警；在停止状态时，放电电阻需保持对电容器样品放电，避免残余高压造成触电或产品损伤。

高压、大电流试验存在电击、电弧、烫伤、火灾等风险，试验人员须按实验室安全规范操作，并确保安全门保护开关、接地等安全措施有效。

6 配置清单

7 关于广州领达科技有限公司

广州领达科技有限公司（LeadTest）创立于 2019 年，是一家以电子元器件测试系统为基础产品，为多行业提供定制化测试解决方案的综合性测试仪器装备公司。公司聚焦客户需求，以“创新测试技术，成就产品质量升级”为使命，通过先进、可靠的测试仪器装备，帮助客户实现产品性能验证及质量升级。
