一、 方案背景
随着柔性直流输电（VSC-HVDC）技术的快速发展，换流阀作为其核心装备，对其内部关键组件——直流支撑电容器（DC-Link）的性能要求日益严苛。国家能源局发布的 NB/T 11388-2023《柔性直流输电换流阀用直流支撑电容器》 标准，针对柔直工况的特殊性，大幅提升了试验难度，特别是在热稳定性（交直流叠加）、冲击放电耐受、局部放电量控制及自愈性能等方面提出了明确要求。
为满足电容制造企业、第三方检测机构及换流阀厂商的研发验证、型式试验及出厂筛查需求，领达科技基于多年电力电子测试经验，推出覆盖NB/T 11388-2023全项试验的“六大核心设备矩阵”，旨在为客户提供合规、高效、安全的一站式测试解决方案。
二、 标准符合性与设备选型矩阵
本方案严格按照NB/T 11388-2023标准要求，将六款核心设备与标准条款逐一对应，确保测试项目的全覆盖。
标准条款 | 试验项目名称 | 推荐设备型号 | 关键指标与能力说明 |
|---|---|---|---|
5.6 | 端子间电压试验 (例行/型式) | LTC-DL04C | 0~10kV/500mA；内置40~150℃防爆烘箱；支持10段阶梯升压；漏电流分辨率0.01mA；放电时间<30s。 |
5.7 / 5.15 | 端子与外壳间耐压及局放 | LTC-DL14B | 0~6000V AC；系统本底局放≤2pC；检测灵敏度0.01pC；采样率100M/s；全自动执行"升压-保压-测量"流程。 |
5.8 / 5.21 | 冲击放电/阻尼放电 | LTC-DL01E | 0~5000V充电；峰值电流100kA；回路电抗2~64μH可调；集成泰克示波器+100kA探头；防爆箱+安全门闭锁。 |
5.9 | 热稳定性试验 (核心) | LTC-DL13C | 10kV DC + 200A/1000V AC (50~200Hz) 真交直叠加；三台试品并联模拟实装；16通道K型热电偶测温；200kW功率。 |
5.11 | 自愈性试验 | LTC-DL02E | 双路高压源 (12kV/200mA + 2V/1000mA)；STM32+FPGA架构；高频脉冲法检测；自动计数并记录自愈电压点。 |
5.14 | 耐久性试验 (老化) | LTC-DY36E | 36通道独立控制；单通道 0~8000V/150mA；电压/电流精度≤±0.5%FS；每通道独立保护；LabVIEW数据管理。 |
5.16 | 破坏试验 | LTC-DL04C + DL13C | 利用DL04C的10kV耐压及150℃烘箱，配合DL13C的过压能力，验证电容失效模式。 |
5.17 | 环境试验 | LTC-DL04C | 利用DL04C内置的40~150℃温控系统，结合外置湿热箱完成。 |
5.19 / 5.20 | 盐雾/极端工况 | LTC-DL04C | DL04C支持80℃+高电压长时间运行；盐雾试验需外置盐雾箱配合。 |

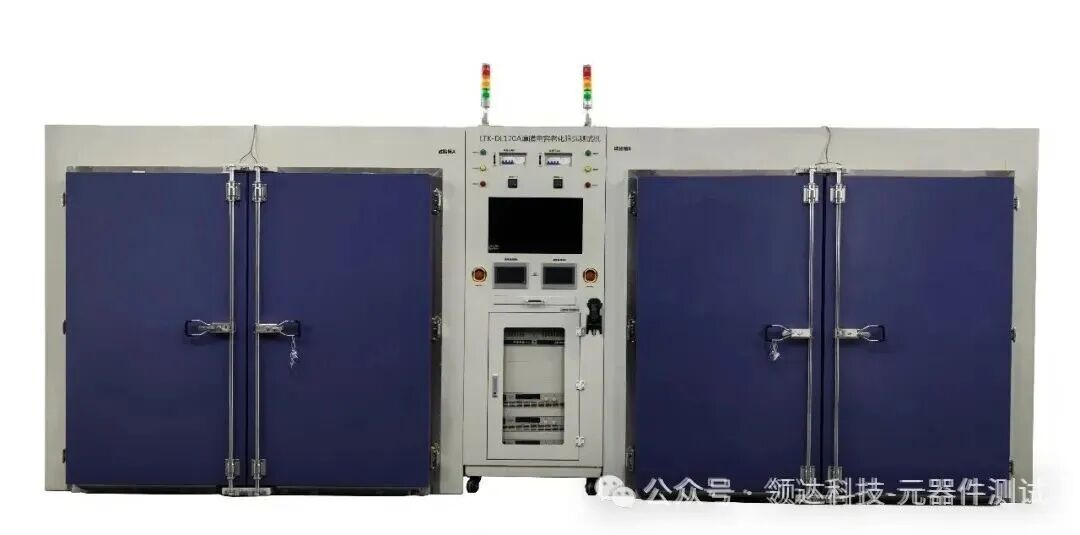

针对标准5.9条款，模拟实际运行中直流偏置叠加高频纹波的工况。
交直流叠加： 直流电压0~10kV，交流输出200A rms/1000V，频率50~200Hz连续可调。
真实工况： 支持三台电容器并联测试，按换流阀实际安装方式摆放，配备3000~10000μF无功补偿系统。
精密测温： 选配16通道高精度K型热电偶（0~250℃），实时监测环境及试品温升。
智能控制： 19寸工控一体机，ARM+FPGA控制系统，实时记录纹波电流、电压及温度曲线。

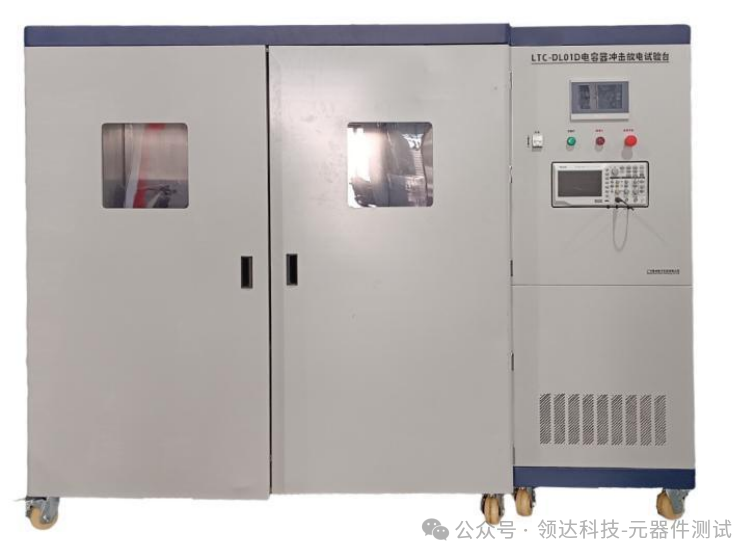

针对标准5.8及5.21条款，模拟子模块故障时的极端放电工况。
高功率放电： 采用5000V/100kA高压脉冲可控硅，光纤驱动，可靠性高。
参数可调： 回路电抗2/4/8/16/32/64μH可串联组合，精准模拟不同子模块杂散参数。
精准测量： 集成泰克TBS2102示波器与100kA高频电流探头，自动捕捉放电峰值电流。
本质安全： 阻燃防爆试验箱，安全门闭锁逻辑（未放电完成无法开门）。

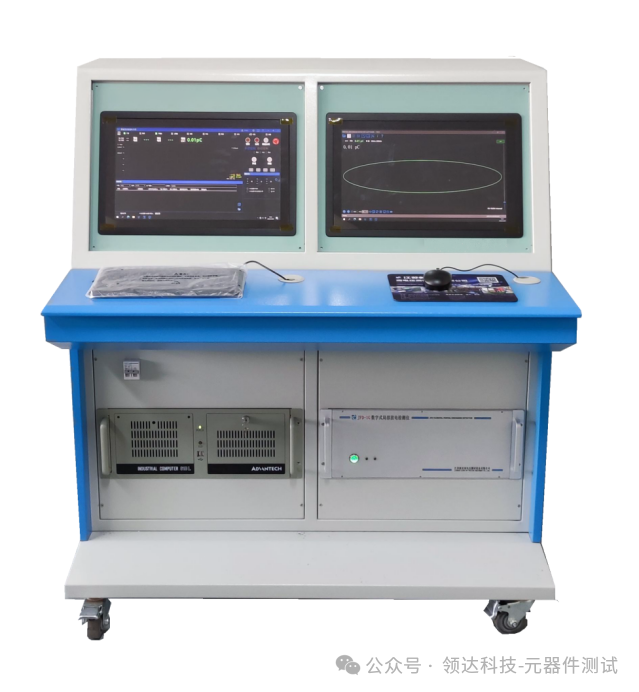

针对标准5.7及5.15条款，严格控制局放量。
超低本底噪声： 系统在100%额定电压下，本底局放≤2pC，确保测量准确性。
高精度检测： 测量范围0.1pC~10000nC，灵敏度0.01pC，采样速率100M/s。
标准流程： 自动执行"升压(2Ui+1000V)-降压(0.6Ui)-保压-测量"全流程，符合GB/T 7354及NB/T 11388要求。
针对标准5.14条款及出厂例行试验，提升生产效率。
大规模并行： 6台独立电源，共36个独立测试通道，单通道故障不影响其他通道。
高性能电源： 单通道输出0~8000V/150mA，恒压/恒流模式，纹波≤0.3%FS。
智能监控： LabVIEW上位机软件，每通道独立设置电压、时间、漏电流门限，自动生成Excel报表。
针对标准5.6条款，结合高温环境进行耐压筛选。
一体化设计： 集高压电源与防爆烘箱于一体，烘箱温度40~150℃（±2℃均匀度）。
可编程测试： 支持1~10段电压阶梯，每阶段升压/保压时间独立设定，实时监测漏电流。
安全高效： 升压过程异常预判，多级放电（电阻+短路），总放电时间<30s。
针对标准5.11条款，验证金属化膜电容的安全特性。
双源配置： 12kV/200mA与2V/1000mA双路高压电源，适应不同试品。
高速检测： STM32+FPGA架构，高频脉冲法探测微小击穿，自动记录自愈次数及对应电压。
精准控制： 电压精度≤±0.1%FS，升压速度50~200V/min可调。
配置： LTC-DL13C + LTC-DL01E + LTC-DL14B + LTC-DL02E + LTC-DL04C + LTC-DY36E
适用： 电容器生产企业的研发中心、国家级检测中心。
价值： 100%覆盖NB/T 11388-2023所有电气型式试验项目，具备全项自主检测能力，加速新品上市。
配置： LTC-DL13C + LTC-DL14B + LTC-DL01E + LTC-DL04C
适用： 第三方质检院所、高校实验室。
价值： 覆盖热稳定、局放、冲击放电、耐压等核心型式试验，满足对外出具公证数据的需求。
配置： LTC-DY36E（36通道老化） + LTC-DL14B（局放抽检） + LTC-DL04C（高温耐压）
适用： 电容器生产企业的品质部、IQC/OQC部门。
价值： 实现大批量产品的快速老化筛选与绝缘检测，确保出厂产品质量，降低运维风险。
售前支持： 提供详细的测试方案咨询、设备选型指导及非标定制服务。
安装培训： 专业工程师上门安装调试，并提供全面的设备操作、维护保养及安全标准培训。
售后保障： 提供一年质保，终身技术支持。接到故障通知后，2小时内响应，24小时内提供解决方案。
软件升级： 提供测控软件的免费升级服务，确保设备功能持续满足标准更新需求。
结语：
面对NB/T 11388-2023带来的挑战与机遇，领达我装愿以专业的设备、完善的服务，成为您最可靠的合作伙伴，共同推进柔性直流输电技术的进步。
期待您的垂询！
冯经理13825062139（微信同号）
