产品详情LT-WHT1000A线束温升测试系统

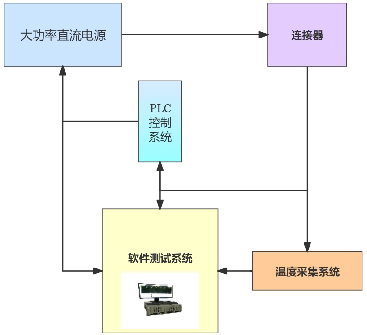

LT-WHT1000A线束温升测试系统是领达科技推出的一款专为连接器、线束等器件设计的大电流温升测试设备，可提供高达1000A的直流恒流输出（可定制更高规格）。该系统通过精准控制大电流输出，实时监测被测器件表面温度变化，评估其在额定工作电流下的发热性能，为产品设计可靠性提供关键数据支持。设备符合IEC、UL、GB等国际标准要求，广泛应用于电子元器件、新能源汽车、电力设备等领域。
l大电流温升测试：
○ 直流输出0~1000A（可扩展至1400A），电压≤6V
○ 8通道温度采集（K型热电偶），测温范围0~300℃
l智能控制与分析：
○ 15寸工控机+PLC控制，LABVIEW图形化操作界面
○ 支持连续/通断试验模式（最长9999小时）
○ 自动绘制温升曲线，数据存储为Excel格式
l安全保护：
○ 过压、过流、过温、欠压多重保护
○ 超温自动断电，急停按钮硬关断
l系统集成：
○ 支持EDATEST软件对接，兼容Web-API/RESTful-API/OPC-UA协议
○ 可接入MES/ERP系统，实现远程监控
l高精度稳流：
○ 稳流精度≤0.2%，纹波≤0.3%+10mV
○ 电流分辨率0.1A，电压降分辨率0.01mV
l军工级可靠性：
○ 采用OMEGA原装热电偶，温度精度±1℃
○ 强制风冷散热，连续工作8小时温漂≤0.04%/℃
l灵活扩展：
○ 可定制多工位测试（如500A/1400A专用机型）
○ 支持云平台数据管理及第三方设备集成
l 新能源汽车：高压线束、充电桩连接器的耐久性测试
l 电力设备：配电箱、断路器触点的温升评估
l 消费电子：USB-C/雷电接口的负载能力验证
l 质检机构：IEC 60512-5等标准合规性认证
类别 | 参数 |
电源输入 | AC380V±10%，50Hz，1800W |
直流输出 | 0~1000A（±0.25%精度），0~6V |
温度采集 | 8通道K型热电偶，采样率1s，范围0~300℃（±1℃） |
控制方式 | 工控机+PLC（Windows系统），15寸触摸屏 |
试验模式 | 连续/通断循环（1~9999次），最长9999小时 |
设备尺寸 | 650×800×1700mm（可定制机柜扩展） |
防护等级 | IP20（室内使用），工作温度0~50℃，湿度≤80% |
