产品详情LT-CDT21电容器耐久性试验装置
LT-CDT21电容器耐久性试验装置是一款依据依据标准:GB/T 3667.1-2016《交流电动机电容器 第1部分:总则 性能、试验和额定值安全要求 安装和运行导则》、GB/T3667.2-2016《交流电动机电容器第2部分:电动机起动电容器》GB/T 4706.1-2024《家用和类似用途电器的安全第1部分:通用要求》要去设计和制作，用于CBB等薄膜电容器进行老化测试的专用设备。
该系统配置交流电源、电抗柜、PLC控制系统、 多通道数据采集器、开关矩阵等共同组成。该设备通过 PLC 对电源、多通道数据采集器、开关矩阵进行集中控制，并实时监测每个通道的检测状态和电流数据，设置过压过流等的保护参数， 自动判定产品失效，帮助用户追溯产品的试验数据及直观了解产品参数的动态变化过程，更好分析产品性能。
该系统结合产品特点和用户实际使用情况，对每通道的工作情况实时监测，可，大幅度减少了人工检查筛选时间，采用10寸触摸屏显示，操作简便。
l大容量测试：支持≤2625V样品容量范围，21通道并行测试
l智能监测：实时监测每通道电流状态（0-30A，精度±1%）
l自动保护：过压、过流、过温多重保护机制
l数据管理：测试数据自动存储，支持USB导出
l失效判定：自动判断样品失效并记录故障点
l高精度电源：0-700V交流输出，波动值≤0.5V
l智能补偿：电抗自动组合技术，降低能耗
l稳定控制：松下AFPX PLC控制系统，响应快速
l安全可靠：符合GB19517-2009等多项安全标准
l灵活配置：测试夹具可根据样品定制
l交流电动机电容器制造过程的质量控制
l家用电器电容器的可靠性验证
l工业设备电容器的定期性能检测
l科研院所电容器耐久性研究
l质量认证机构的电容器寿命评估
配置 | |||
序号 | 配置名称 | 规格型号 | 数量 |
1 | 自动补偿电抗柜 | 定制 | 1 套 |
2 | 接触器控制系统系统 | 定制 | 1 套 |
3 | 显示触摸屏 | 10寸 | 1 台 |
4 | PLC 控制系统 | 松下AFPX | 1 套 |
5 | 大功率程控交流电源 | 适配参数电源 | 1 台 |
6 | 开关矩阵模块 | 定制 | 1 套 |
7 | 多通道数据采集系统 | 定制 | 1 套 |
8 | 测试夹具 | 定制 | 2 套 |
9 | 环境试验箱 | 用户自备 | / |

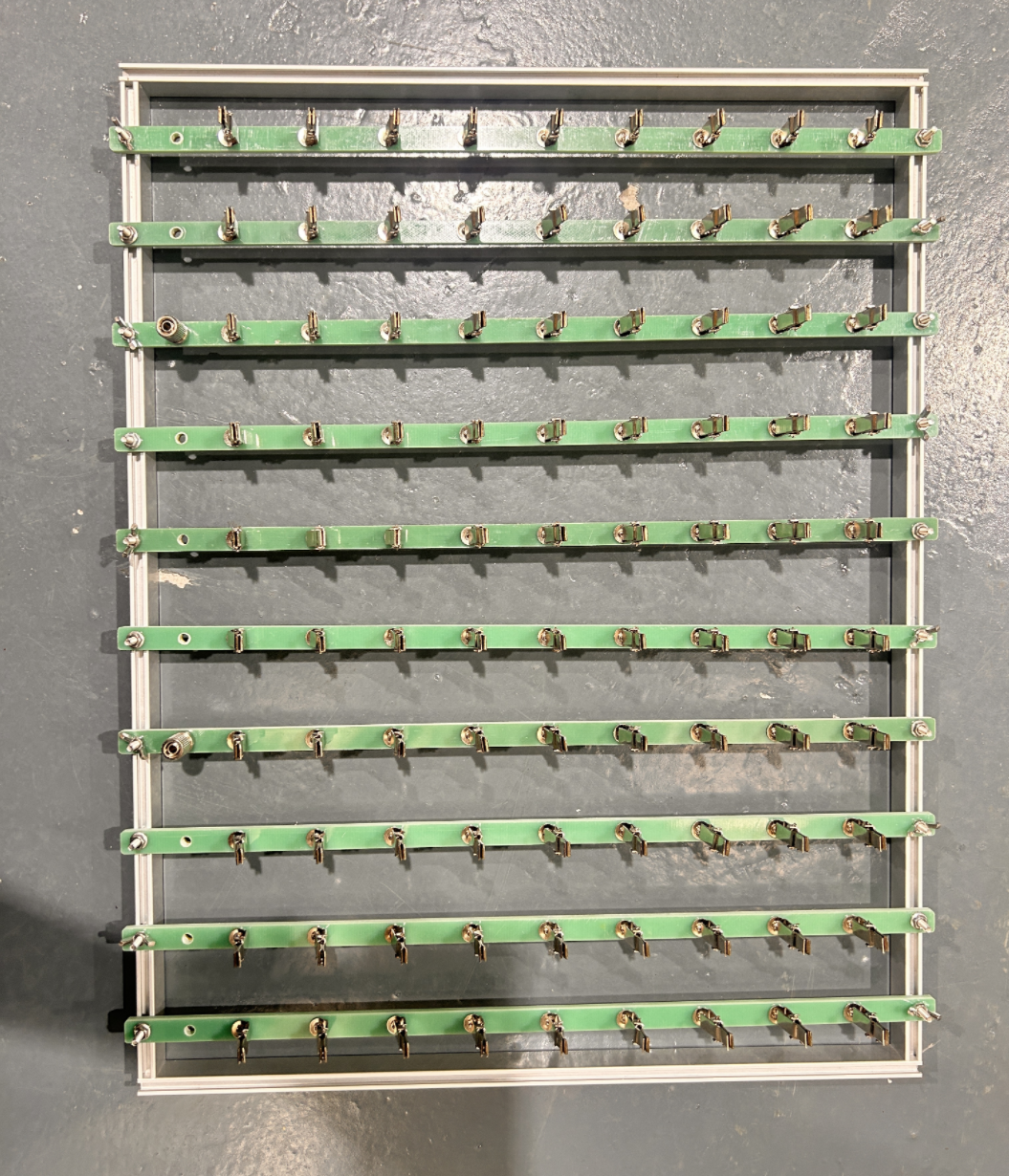

测试夹具
技术性能指标 | |
系统功能 | 采用PLC工业级控制系统，实现各模块集中控制； 10触摸屏人机交互界面，操作方式自由选择，简单方便； 采用大功率数字式交流电源，精度高，稳定性强； 试验结束后， 自动进入停止放电安全模式； 设置参数断电记忆； 可按照设定的数据采集记录存储试验数据； 具有0V起调功能； 配有 USB 接口导出试验数据； 具有故障提示及报警功能； 备具有报警功能（过电流、过电压）。 |
大功率程控交流电源参数 | 电源类型：数字式可程控交流电源 输出电压范围：0~700V 显示分辨率：0.1V。 显示精度：±1%±2lsb。 电源稳定度：≤1%。 电源波动值：≤0.5V。 输出电流范围：36A。 显示分辨率：0.01V。 显示精度：±1%±2lsb。 |
自动补偿电抗柜 | 补偿容量范围：≤2625V 总电流显示范围：0~600A。 显示分辨率：0.1A 显示精度：±1%±2lsb。 总功率：420kW |
容量范围 | 样品容量范围：≤2625V 输出通道：21ch。 每通道容量范围：0~125uF 每通道电流范围：0~30A 显示分辨率：0.01A 显示精度：±1%±2lsb。 |
显示方式 | 10寸触摸屏 |
控制方式 | PLC控制 |
参数功能 | 采用10寸真彩触摸屏进行系统参数显示和控制； 电抗自动组合方式，节省损耗； 数据掉电保存； 采用数控电压调节； 输出电压0V起调； 自动判断样品是否失效。 具有过压、过流保护、过温保护等； |
