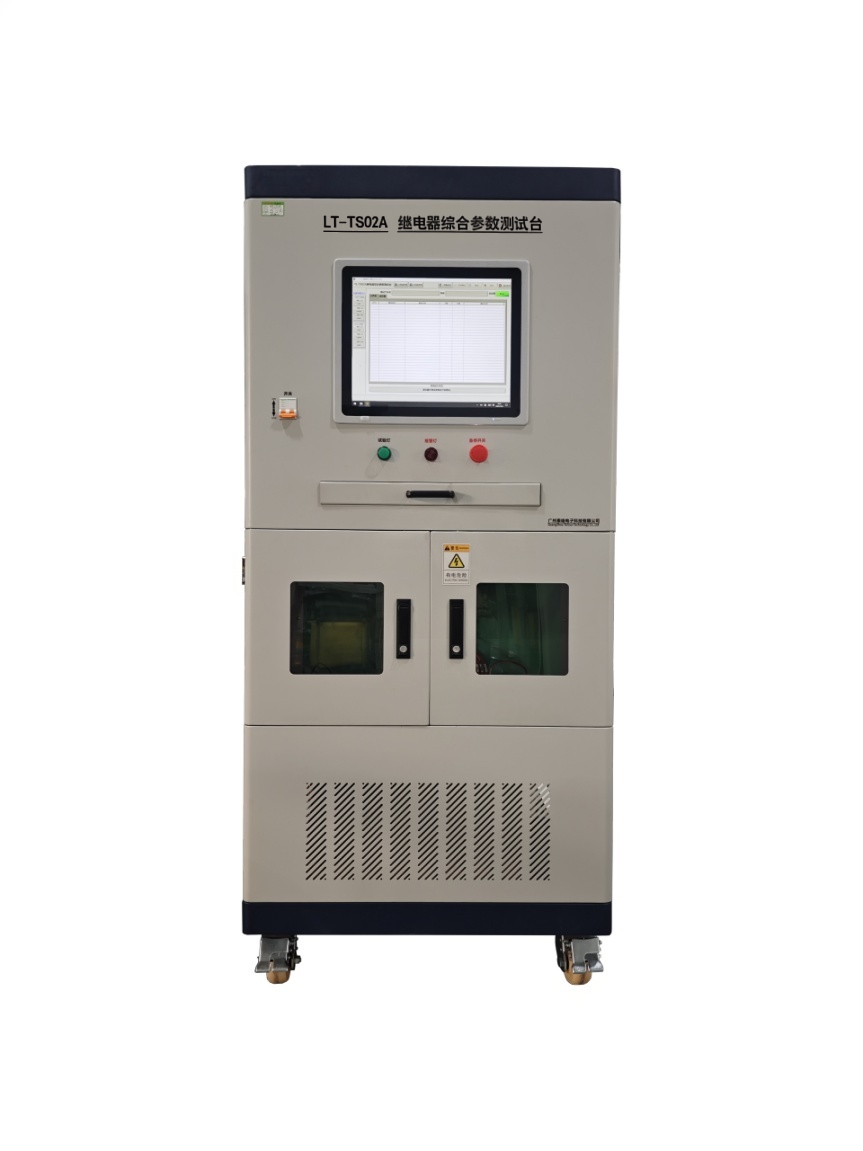

LT‑TS02A 继电器综合参数试验台

产品详情

定位：LT‑TS02A 是面向电磁继电器与固态继电器（SSR）的综合参数测试系统，以“可编程线圈驱动 + 高速触点时序采集 + 四线低阻/安规综合测试 + 工控软件调度”的一体化架构，实现自动化、可溯源、可审计的继电器性能检测与判定。

适用于继电器制造厂终检/出货检、第三方检测机构及主机厂 IQC/验证试验中，对动作/释放特性、时间特性、接触质量与电气安全进行系统化评估。


1) 产品概述

LT‑TS02A 将试验中所需的关键资源（驱动电源、高精度电阻测试、高速采集检测、示波器监测、绝缘耐压测试、工控一体机）集中为一套落地式测试平台，并通过统一软件完成：

  • 测试项自动调度与仪器自动切换（按选定测试类别）

  • 数据自动采集、判定（PASS/NG）与报表生成

  • 条码/批次追溯与数据存储（可对接 MES）

系统强调“可重复、可计量、可复核”：满足对继电器在实际工况附近的电性能与安规边界进行标准化评定，而非仅凭经验抽样。


2) 适用对象与典型用途

场景

典型用途

继电器生产/质检

动作/释放参数一致性、接触电阻稳定性、时间特性统计、安规批量筛查

第三方检测/认证试验室

按型号规格建立可复现的测试流程与归档报告

主机厂/使用单位 IQC

入库验证：线圈参数、触点质量、绝缘耐压是否满足来料规范

研发与失效对比

批次对比、老化前后参数漂移、异常件波形复盘（含回跳/震颤观测）

被测对象覆盖：

电磁继电器（多组常开/转换触点）与固态继电器（输入/输出侧参数、漏电流、接通电阻等）（注：最终可测项取决于型号触点数与工装适配）。


3) 测试能力与测试项目（系统级）

3.1 线圈与动作特性

  • 动作（吸合）电压 / 释放（跌落）电压：可编程升降压斜率，板级高速检测触点状态翻转时刻，记录对应线圈端电压。

  • 线圈电阻：四线制直流电阻测量，降低引线误差。

  • 保持（线圈）电流：额定电压激励下，高精度采集线圈回路电流。

3.2 时间特性（支持多触点组时序观测）

  • 吸合时间（Operate time）：线圈激励到触点闭合的延迟（支持最长组取值，最多4组常开触点时序比对）。

  • 释放时间（Release time）：线圈断电到触点断开的延迟（同上逻辑）。

  • 回跳/振荡（Bounce / 触点稳定时间）：基于触点电平波形判定“首次动作 → 稳定区域”的非稳态持续区间，用于评价机械震颤与接触碰撞带来的通断抖动（对开关噪声与电弧风险很关键）。

上述时间类项目以系统的高速采集/检测板与示波器监测能力为支撑，可输出波形依据供复核。

3.3 触点电气质量

  • 接触电阻（主触点）：四线制方式，配合开关矩阵对不同触点组自动切换测量。

  • 接触压降/导通损耗相关信息：在额定激励下量化导通侧表现（依设置项目而定）。

3.4 电气安全（安规）综合测试

  • 绝缘电阻（IR）：高压侧绝缘阻抗测试（系统配套综合安规仪方案）

  • 介质耐压（HI‑POT）：绕组—触点/触点—触点等路径的耐电压验证（AC/DC依配置与工艺要求）


4) 系统组成与关键硬件规格

以下为技术方案所列主要组成；最终配置以合同/BOM为准。

序号

设备/模块

规格要点（摘自方案）

1

线圈驱动可编程直流电源

0～150 VDC / 4 A，分辨率 0.01 V / 0.001 A，显示精度约 ±0.25%FS；稳压/稳流源效应 ≤0.1%，时漂 ≤0.3%（≥8 h），温漂 ≤0.04%/℃，负载效应 ≤0.2%；纹波 ≤0.01%+10 mV

2

高精度电阻测试仪

例：同惠 TH2516A/TH2516B级：四线法；范围 1 μΩ～20 kΩ；准确度约 0.1%；接口：USB/RS‑232/HANDLER

3

电气安全性能综合测试仪

例：耐压/IR综合：AC耐压 0.05～5.00 kV；DC耐压 0.05～6.00 kV；绝缘电阻 50～3000 V，范围约 0.1 MΩ～50 GΩ（区段误差见下方安规段）

4

数字示波器（监测/波形复盘）

200 MHz / 4CH / 8 GSa/s

5

台式数字万用表

5½位；电压 100 mV～1000 V；电流 100 µA～3 A（10 A档）；显示精度约 0.015%

6

高速采集/检测板（触点时序）

定制板卡：用于动作/释放/回跳等时间判定（板上逻辑+阈值判定，并可联动示波器复核）

7

工控一体机与软件

17"工控一体机；CPU i5；内存 16G；SSD 128G；6×COM；可视化定制软件；含数据库存储、Excel报表、条码（新大陆 HR32‑BT）、LAN；可配合甲方做MES数据接口/解析

8

测试机柜与专用工装

定制机柜布局；按型号配置测试座/转接工装；支持后续型号扩展（“外接线+软件定义接线”方式）


5) 关键技术指标汇总（以电磁继电器为例）

此处为方案给出的典型量程/分辨率/精度口径（电磁继电器部分），用于表达系统能力边界与读数可信度层级。

参数

量程

分辨率

精度口径（方案原文）

绕组/动作/释放电压

0～150 V

1.5 mV

±0.25% ±0.02 V

绕组电阻

4 Ω～40 kΩ

0.1 Ω

±0.25%

绕组（保持）电流

0～1000 mA

0.05 mA

±0.25%

触点（接触）电阻

1 μΩ～20 kΩ

多档（20 mΩ…20 kΩ）

±0.5% ±0.5 mΩ

动作时间

0～100 ms

100 ns

±1% ±50 ns

回跳/复位时间

0～6.5 ms

100 ns

±1% ±100 ns

介质耐压（系统安规）

至 5 kV AC（rms）/DC

1 V

±0.5%

注：固态继电器（SSR）测试口径另有对应量程（输入接通/关断电压电流、输出接通电阻/压降/漏电流、on/off时间等），整体同样以“可编程激励 + 采集判定 + 安规边界”框架覆盖。

绝缘/耐压区段误差口径

  • IR：50–499 V 区段约 ±(5%RDG+2d)；500–3000 V 区段 ±(2%RDG+2d)；高GΩ区段误差放宽（10–50 GΩ约 ±15%RDG+2d）。


6) 软件工作流

  1. 登录/选型号：调取该型号测试模板（门限、项目组合、安规设定）。

  2. 上件/扫码：扫描条码 → 绑定序列号/批次。

  3. 自动测试：软件按顺序调用电源、电阻仪、安规仪、采集板；性能测试与安规测试按规则分步执行。

  4. 实时显示：电参数数值区 + 波形区 + 结果列表（每项 PASS/NG）。

  5. 归档/输出：本地数据库存储；Excel报表输出；可按约定推送MES（数据结构化，便于追溯）。
