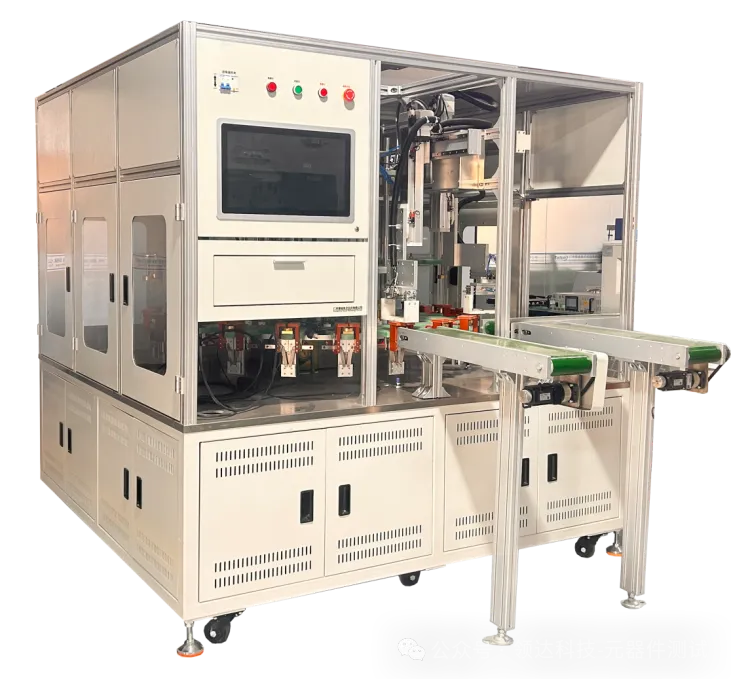

产品详情LTC-DL10C DC-Link电容器成品测试机是一款专用于圆形直流支撑电容器（DC-Link电容器）成品性能测试的自动化设备。设备集成了扫码识别、电气性能测试、自动分选等功能，覆盖电容器的多项关键指标检测，能够有效消除产品出厂前的潜在缺陷，提升产品的一致性与可靠性。
设备采用圆形分割转盘结构，配合多工位自动测试与机械手上下料，实现高效率、高精度的批量测试，适用于5μF～4000μF、φ60mm～φ150mm、高度50mm～420mm的圆形DC-Link电容器。(可定制)
适用类型：圆形直流支撑DC-Link电容器
外形尺寸（单位：mm）：
设备共设计20个工位，涵盖上料、测试、放电、分选全流程，典型流程如下：
手工上料→ 皮带传输至机械手上料位
扫码工位：360°读取产品编码，成功率≥95%，三圈可达100%
上料工位：机械手将产品放置于测试转盘
极壳绝缘/耐压测试（AC 0～10000V，20mA）
极间充电（DC 0～6000V，0.5A）
漏电流测试（恒压恒流，精度≤0.1mA）
多级放电（电阻放电+短路放电，确保残余电荷为零）
绝缘电阻测试（预充电+测试）
快速充放电（dv/dt）测试：
容损复测（LCR：100Hz测C/DF，1kHz测ESR）
自动下料分选：根据测试结果分出合格品（OK）与不合格品（NG）
AC极壳耐压：10kVAC / 20mA
DC充电电源：0～6000VDC / 0.5A
快速充放电电源：1000VDC / 1.2A
快速充放电流：最大20kA
IR充电电源：1000VDC / 1.2A
电源电压稳定度：恒压时≤0.1%
绝缘电阻测量：≤100TΩ
容量测量范围：0.01pF～99999μF
测试频率：100Hz / 1kHz
合格品检测准确率：≥99.9%
产能：约300个/小时（按耐压时间10s计）
数据存储：可保存100个程序参数，存储≥10万条测试数据（支持循环覆盖）
MES接口：支持TCP/IP、OPC/UA、Web-API / RESTful-API，测试数据可上传至MES系统
夹具：配套2套快换夹具（φ60～100mm、φ100～150mm），整机更换时间≤5分钟
外形尺寸（不含输送带）：约1900×1900×1950mm（长×宽×高）
✅全自动一体化：从扫码、测试到分选全程自动化，减少人工干预
✅高精度测试：漏电流分辨率0.01mA，绝缘电阻达100TΩ，容量可测至0.01pF
✅大功率dv/dt测试：20kA放电能力，满足严苛的快速充放电要求
✅数据可追溯：每个产品编码与测试结果一一对应，数据本地存储并支持MES上传
✅快速换型：模块化夹具设计，5分钟内完成规格切换
✅安全可靠：多级放电+短路确认，确保操作与设备安全
✅智能扩展：预留联网控制接口，适配未来智能车间需求
新能源电容器制造企业
电动汽车DC-Link电容器生产线
电力电子电容器出厂检测
