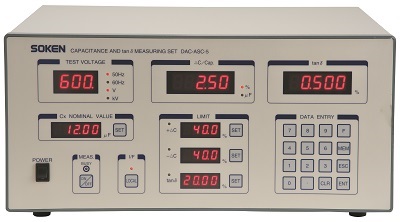

产品详情SOKEN DAC-ASC-5 是一款专为电容器质量检测设计的高性能测试设备，可在约 1秒 内快速、精准测量电容器的电容量、电容偏差（△C）及损耗角正切值（tanδ）。通过设置容差阈值，设备可自动完成“合格/不合格”判定，结果经光电耦合器输出，可直接集成于自动化产线，实现电容自动分拣。支持 GP-IB（IEEE-488-1987）与 RS-232C 外部控制接口，助力检测流程全自动化。
极速精准：约1秒完成核心参数测量，兼顾效率与精度；
智能判定：预设容差阈值后自动输出Pass/Fail结果，适配自动化分拣；
灵活适配：提供多型号配置，覆盖从电子元件到高压相位补偿电容的广泛测试需求；
标准兼容：测试参数与容差设置符合主流电容器测试标准，保障质量合规性。
相位补偿电容器（工业电力系统用大容量电容）；
电子元器件电容器（消费电子、汽车电子等领域中小容量电容）；
自动化产线质检：批量电容的快速筛选与质量分级。

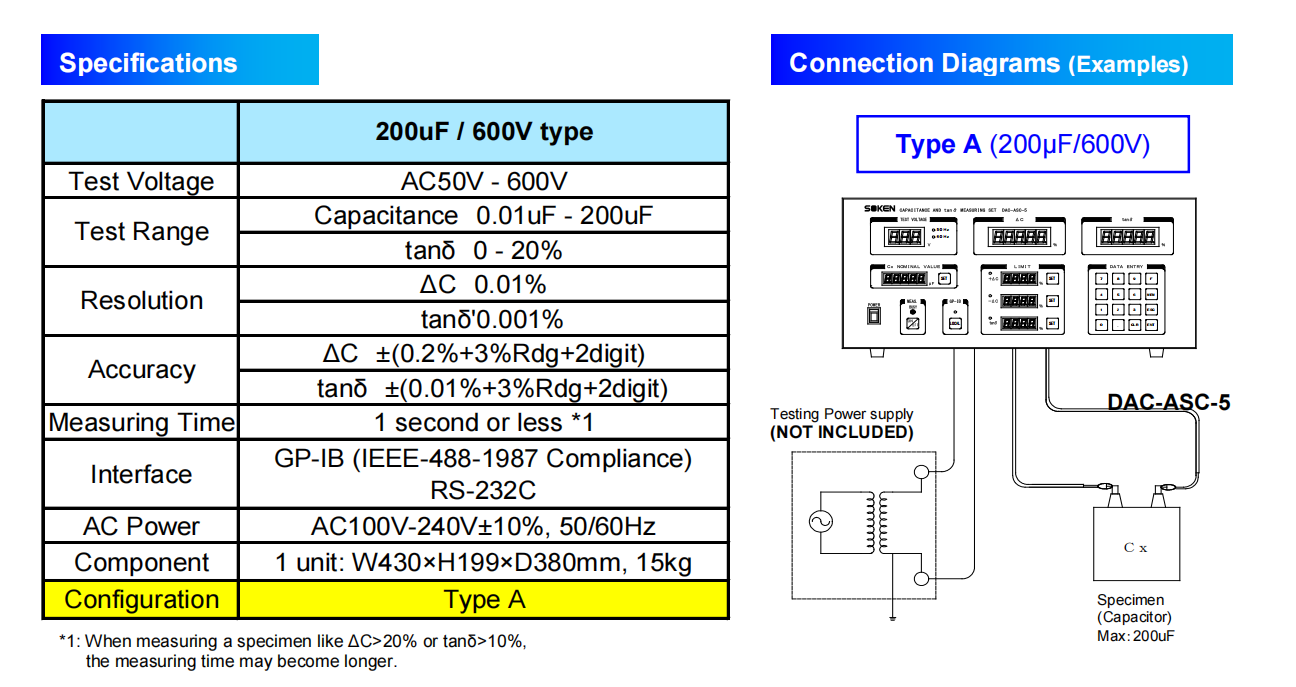

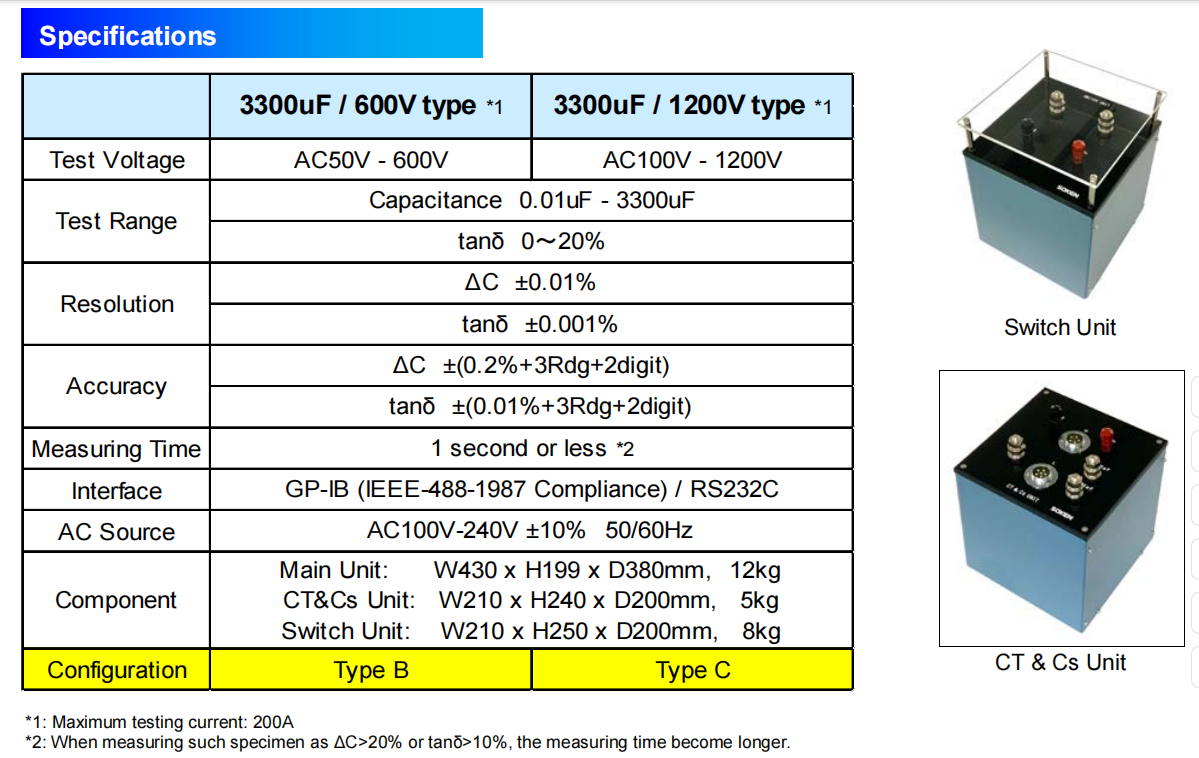

项目 | 200μF/600V 型（Type A） | 3300μF/600V 型（Type B） | 3300μF/1200V 型（Type C） |
|---|---|---|---|
测试电压范围 | AC 50V – 600V | AC 50V – 600V | AC 100V – 1200V |
电容量测试范围 | 0.01μF – 200μF | 0.01μF – 3300μF | 0.01μF – 3300μF |
tanδ 测试范围 | 0 – 20% | 0 – 20% | 0 – 20% |
电容偏差分辨率 | 0.01% | ±0.01% | ±0.01% |
tanδ 分辨率 | 0.001% | ±0.001% | ±0.001% |
电容偏差精度 | ±(0.2% + 3%读数 + 2字) | ±(0.2% + 3%读数 + 2字) | ±(0.2% + 3%读数 + 2字) |
tanδ 精度 | ±(0.01% + 3%读数 + 2字) | ±(0.01% + 3%读数 + 2字) | ±(0.01% + 3%读数 + 2字) |
测量时间 | ≤1秒*¹ | ≤1秒*² | ≤1秒*² |
接口 | GP-IB / RS-232C | GP-IB / RS-232C | GP-IB / RS-232C |
电源 | AC 100V–240V ±10%，50/60Hz | AC 100V–240V ±10%，50/60Hz | AC 100V–240V ±10%，50/60Hz |
尺寸与重量 | 主机：430×199×380mm，15kg | 主机：430×199×380mm，12kg | 同 Type B |
配置说明 | 单主机即可测量 | 需主机+CT&Cs单元+开关单元组合 | 需主机+CT&Cs单元+开关单元组合 |
最大测试电流 | - | 200A | 200A |
*¹ 当 △C＞20% 或 tanδ＞10% 时，测量时间可能延长；
*² 同左，且 Type B/C 需三单元组合方可完成测量。
根据电容器类型选择对应型号（如高压大容量选 Type C）；

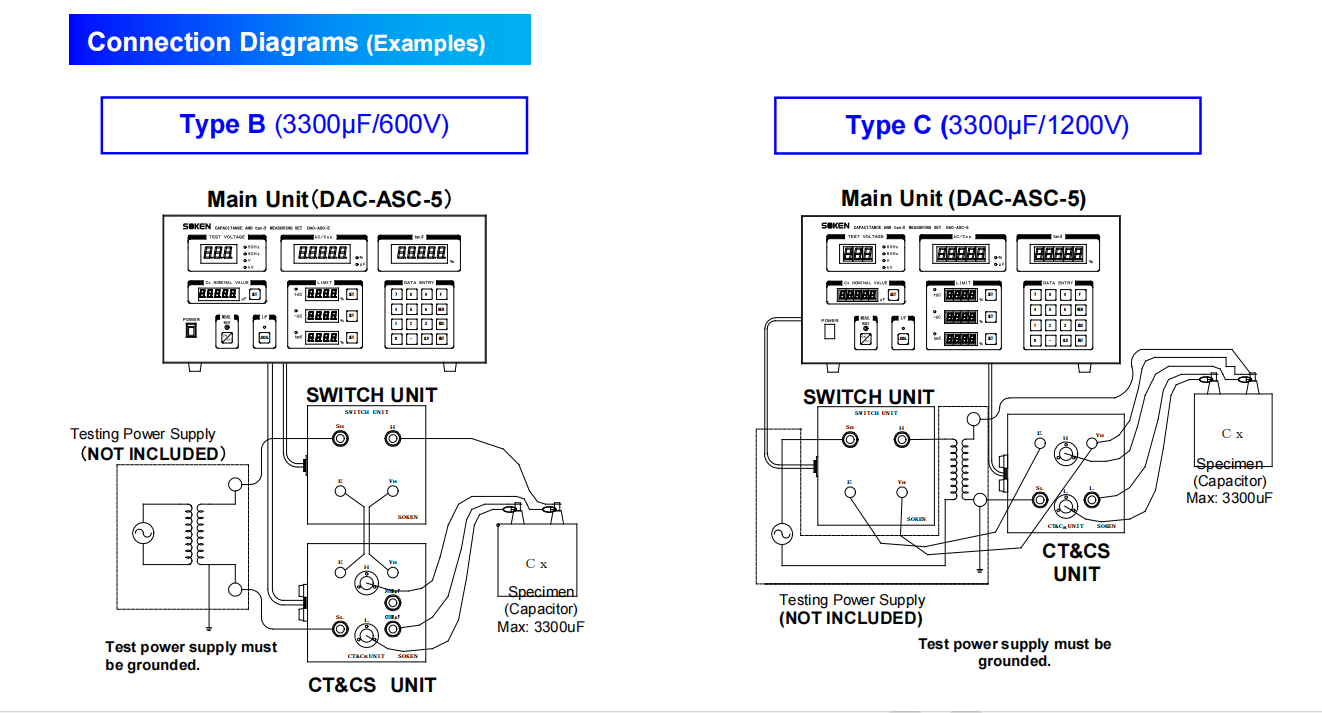

按接线示例连接被测电容与设备（Type B/C 需正确组装三单元）；
设置电容容差、tanδ 上限等阈值；
启动测试，1秒内获取测量结果及 Pass/Fail 判定；
通过接口将数据上传至产线控制系统，实现自动化分拣。
