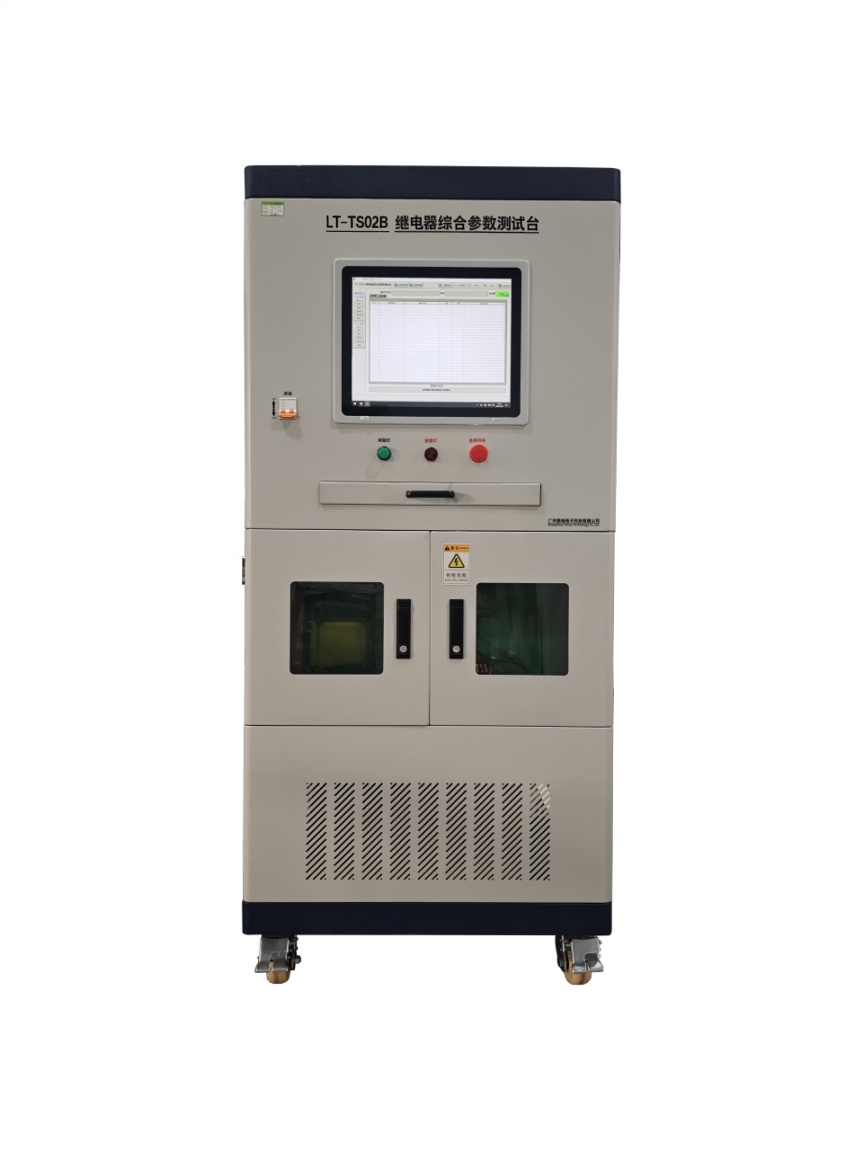

产品详情定位：TL‑TS02B 是一款集电性能精密检测与机械/电寿命试验于一体的专业级继电器综合测试系统。
设备专为模拟继电器实际工况设计，支持1组主触头（1500V/250A级）+ 4组辅助触头的全参数评估，是继电器研发验证、型式试验及产线质量控制的理想平台。
TL-TS02B 突破了传统测试设备“单一功能”的限制，在同一台设备上实现了：
电性能精检：线圈特性、接触电阻、时间参数、安规测试等静态/动态参数精准测量。
寿命试验：在额定负载下（最高 1500V / 250A）进行机械寿命与电寿命循环测试。
模拟工况：通过大电流负载模拟继电器真实工作环境，验证其在严苛条件下的可靠性。
系统采用模块化定制架构，由工控机统一调度，测试数据支持本地Excel存储及MES/SQL/MySQL服务器对接，满足 IATF 16949 等质量体系的追溯要求。
2) 核心功能与测试模式
设备提供三种核心测试模式，用户可根据需求灵活切换：
测试模式 | 功能描述 |
|---|---|
精简试验 | 快速测量关键参数（线圈电阻、吸合/释放电压、接触电阻、时间参数等），适用于产线快速分选。 |
精检试验 | 用户可任意勾选需测试的性能项（含绝缘电阻、耐压、动态接触电阻、弹跳脉宽等），进行全方位体检。 |
寿命试验 | 支持机械寿命（无载通断）与电寿命（带载通断）测试；可自由设置动作次数（如10万次）、频率及占空比，并记录NG次数。 |
注意：寿命试验与精简/精检试验在同一工位下互斥运行，确保资源专注与数据准确。
3) 测试能力详解
线圈电阻：量程 1μΩ – 30kΩ，精准评估绕组一致性。
吸合/释放电压与电流：通过可编程电源（0-100V）逐步升降压，捕捉触点状态翻转的精确阈值。
主回路接触电阻：静态测量，通常在 200mΩ 以内（mΩ级精度）。
主触头动态接触电阻：在通以大电流（最高250A）时，采用四线法实时计算主触头电压降与电流比值，反映带载工况下的真实接触性能。
合闸/分闸时间：利用高速采集卡触发采集负载波形，精准计算动作时延（ms级，常见10-30ms）。
合闸弹跳脉宽：专门捕捉吸合瞬间的前1-2个弹跳脉冲宽度（>10μs），评估机械稳定性与电弧风险。
绝缘电阻：测试电压 1-1000V 可调，量程 100kΩ – 10TΩ，精度最高达 ±1%。
耐电压：支持 AC/DC 最高 5000V，泄漏电流测量精度 0.01mA。
TL-TS02B 采用高规格定制组件，确保大功率测试下的稳定性与安全性：
序号 | 模块名称 | 规格参数 | 用途说明 |
|---|---|---|---|
1 | 线圈驱动电源 | 定制，0-100V | 提供精准的线圈激励 |
2 | 主回路恒压电源 | 定制，1500V / 250A | 模拟主触头实际工作负载 |
3 | 负载箱 | 定制，1500V / 250A | 匹配大功率电寿命试验 |
4 | 绝缘电阻仪 | 定制，1TΩ / 500V DC | 高压绝缘性能评估 |
5 | 耐压仪 | 定制，5000V / 20mA (AC/DC) | 介质强度测试 |
6 | 直流电阻仪 | 1μΩ - 30kΩ | 线圈及接触电阻测量 |
7 | 高速数据采集模块 | 定制 | 捕捉 μs 级时间参数与动态波形 |
8 | 矩阵模块 | 定制 | 自动切换测试回路 |
9 | 工控机系统 | 研华品牌（含显示器） | 主控单元，运行专用测试软件 |
10 | 测试工装 | 根据产品定制 | 确保1主+4辅触头的可靠连接 |
测试项目 | 测量范围/条件 | 精度/分辨率 |
|---|---|---|
绝缘电阻 | 100kΩ – 10TΩ | 电压 ≥10V：±1% ±1V |
耐电压 | 1-5000V 可设 | 泄漏电流：0.01mA |
线圈电阻 | Q级别 (180Ω-2800Ω常见) | - |
主回路接触电阻 | mΩ级别 (常 <200mΩ) | - |
吸合/释放电压 | 常见 6-48V | - |
合/分闸时间 | ms级别 (常见 10-30ms) | - |
弹跳脉宽 | >10μs (幅度 >90%) | 测试电压：5V |
电寿命试验 | 额定电压 1500V | 常见 10万次 |
机械寿命试验 | - | 常见 10万次 |
智能界面：17寸工控一体机，界面清晰，支持“寿命/精检/精简”一键切换。
灵活配置：用户可自由设置电压上下限、时间窗口、动作频率等参数。
数据追溯：
本地保存：自动生成 Excel 格式报表（含测试时间、条码、判定结果）。
系统集成：支持按甲方协议对接 MES、SQL 或 MySQL 服务器，实现质量数据闭环管理。
项目 | 参数 |
|---|---|
使用环境 | 温度：-10℃ ~ 40℃；湿度：≤80% RH；气压：86kPa ~ 106kPa |
电源要求 | AC 220V ±5%，50Hz |
整机功率 | ≤ 1kW |
外形尺寸 | 约 1200mm(宽) × 1200mm(深) × 1800mm(高) |
移动方式 | 承重型万向轮（方便产线布局调整） |
外观颜色 | 灰白色（工业标准色） |
