产品详情随着新能源汽车行业的飞速发展，车规级电容及母排作为电控系统的核心部件，其在大电流、高频工况下的热稳定性直接关系到整车的安全与性能。

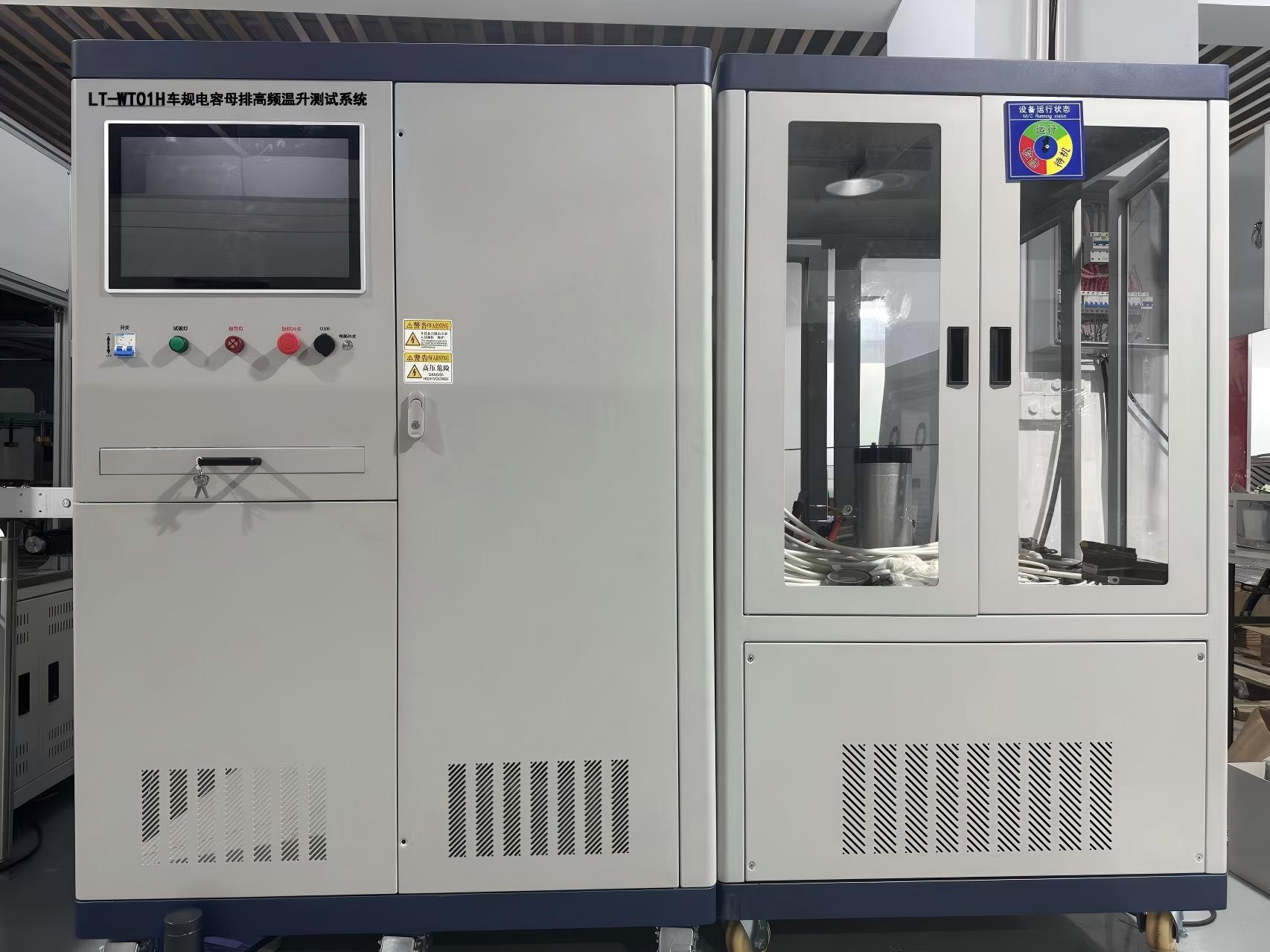

TL-WT01H 车规电容母排高频温升测试系统是我司专为车规级电容器及母排研发的一款高端测试设备。系统模拟实际工况，通过高频大功率恒流电源与双路大电流直流电源协同工作，精准测量产品在满负荷运行时的表面温升变化。系统符合GB、UL、IEC等多项国际国内标准要求，集自动控制、数据采集、曲线分析及多重保护于一体，是电容及连接器制造企业、质检机构进行产品研发验证与出厂检验的理想工具。
高频真实模拟：搭载10kHz高频大功率恒流源，精准还原车载环境高频纹波电流工况，填补普通工频测试无法触及的盲区。
超大电流输出：高频交流源与双直流源均支持高达1000A的电流输出，满足大功率车规电容及母排的严苛测试需求。
智能测控系统：采用“工控一体机+ARM”双核控制架构，17寸大屏触控操作，界面直观，运行稳定可靠。
精准数据采集：配备16通道高精度K型热电偶采集模块，实时监测环境温度与被测点温升，数据掉电保存，确保试验连续性。
全面安全防护：具备过压、过流、过温、过载、欠压等多重保护机制，一旦超限立即切断试验并报警，保障人员与设备安全。
灵活试验模式：支持连续试验与通断循环试验（最高100万次），完美适配不同标准的测试流程。
模块名称 | 项目 | 技术参数 |
|---|---|---|
高频交流恒流源 | 输入 | 380V/50Hz, 40A |
输出规格 | 30V / 1000A | |
输出频率 | 10kHz (误差≤2%) | |
输出电流范围 | 50~1000A | |
输出波形 | 正弦波 | |
电流精度 | ≤±3%±2个字 | |
直流电源 | 规格 | 6V / 1000A (共2台) |
电压电流精度 | ±1%±2个字 | |
温度采集系统 | 通道数 | 16通道 (含1路环境温度监测) |
传感器 | K型热电偶 (标配3米测温线16条) | |
显示内容 | 实时温度、温升值 | |
控制系统 | 硬件 | 17寸工控一体机 (触迅) |
软件 | 温升测控软件V1.0 (Windows) | |
数据管理 | Excel数据导出，实时温度/电流曲线描绘 | |
试验模式 | 连续试验 | 0~9999H59Min 可设 |
通断试验 | 0~99H59Min 可设，次数0-100万次 | |
物理规格 | 设备尺寸 | 1200×1200×1800 mm (L×D×H) |
试验箱容积 | 1000×1000×1000 mm (L×D×H) | |
重量 | 约500kg |
本设备设计严谨，广泛适用于以下标准（包括但不限于）：
国标 (GB)：GB/T 15287、GB/T 15288、GB/T 20234.1、GB 2099、GB 16915、GB 15092、GB 17465、GB 11918、GB 13140、GB 14048、GB 7251
国际标准 (IEC)：IEC 60309、IEC 60998、IEC 60669、IEC 61058、IEC 60439
美国标准 (UL)：UL 310、UL 498、UL 817、UL 941、UL 1059
新能源汽车电容母排温升测试
大功率薄膜电容器耐久性试验
电力电子连接器热稳定性检测
充电桩模块及接口温升验证
低压电器元件研发与质检
