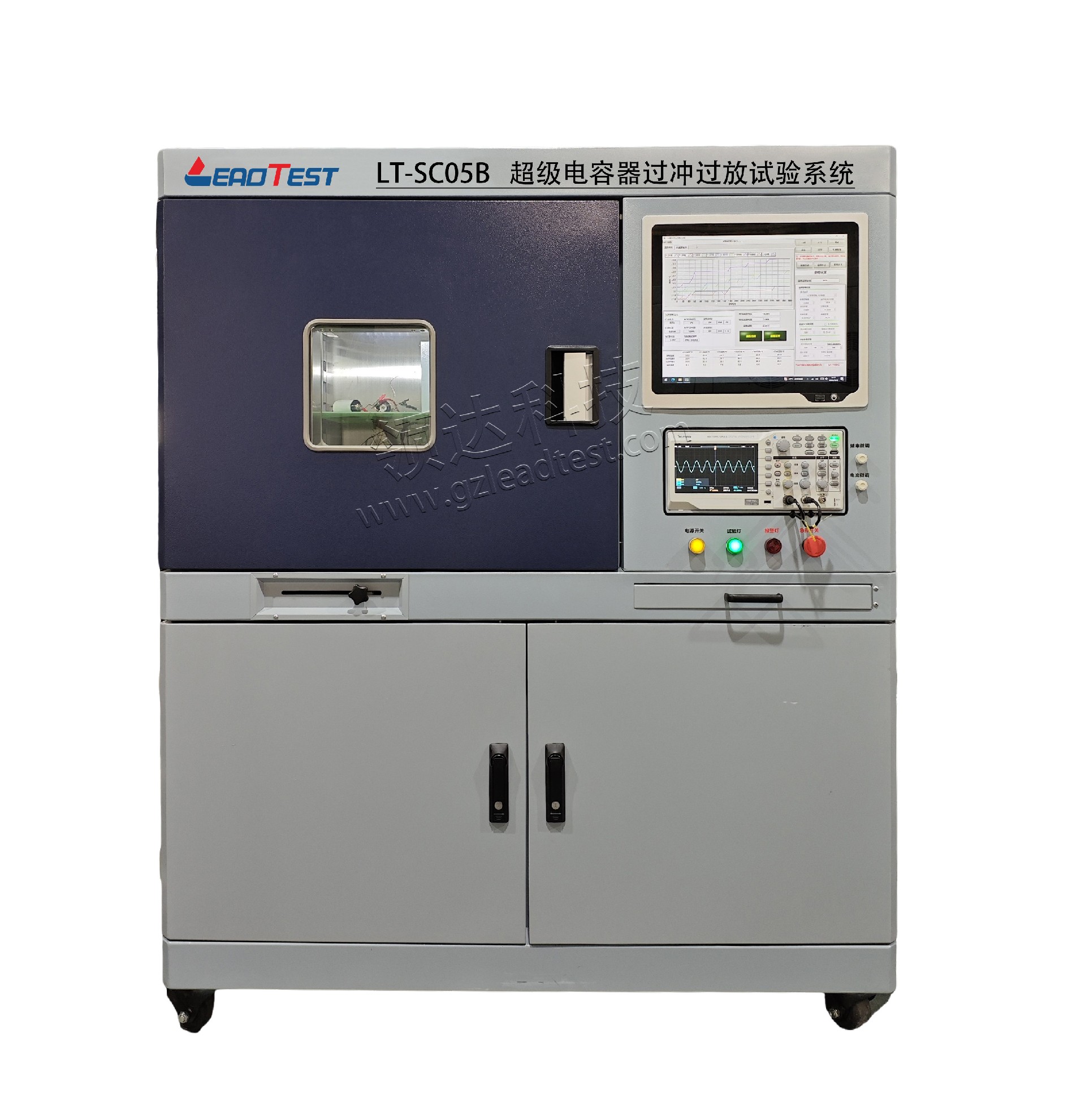

产品详情LT-SC05B超级电容器过冲过放试验系统
1、产品概述
LT-SC05B超级电容器过冲过放试验台是领达科技推出的一款专为超级电容器性能验证而设计测试系统。该系统严格依据GB/T34870.1-2017标准设计制造，采用STM32控制系统和7寸触摸屏人机界面，配备16bit精密AD/DA转换模块，支持0-10V/10A范围内的恒压恒流充放电测试。通过4工位独立测试通道，可同步完成超级电容器的过充电（1.2倍额定电压）和过放电（50%额定容量）试验，验证电容器在极端电气条件下的安全性能。
2、核心功能
l双重测试模式：
○过充电试验：
1) 恒流充电至1.2倍额定电压
2) 静置观察1小时
3) 监测爆炸/起火/漏液
○ 过放电试验：
1) 恒流放电至0V
2) 继续强制放电至50%额定容量
3) 静置观察1小时
l智能计算系统：
○自动计算过放量Q=CU=IT
○实时显示充放电曲线
○异常状态声光报警
l安全防护：
○阻燃防爆箱体（IP54等级）
○过压/过流双重保护
○急停按钮+自动断电
3、技术优势
技术亮点 | 性能参数 | 标准符合性 |
高精度控制 | 16bit AD/DA转换 | 满足GB/T34870.1-2017 6.4.1.13/14 |
多通道测试 | 4工位独立控制 | 测试效率提升300% |
动态响应 | 电压调节<10ms | 比传统设备快2倍 |
安全设计 | 三重保护机制 | 通过CE安全认证 |
4、应用场景
l新能源汽车：车载超级电容模组极限工况验证
l电力储能：储能系统电容阵列安全测试
l军工装备：弹载电容过载性能评估
l质检机构：出口产品UL810A标准认证
典型测试案例：
l过充电测试：12V超级电容在14.4V下的安全性
l过放电测试：100F电容强制放电至50%容量
l长期验证：100次循环过载测试
5、技术指标
电气参数：
项目 | 参数指标 | 测试条件 |
电压范围 | 0-10.000V | 分辨率0.001V |
电流范围 | 0-10.000A | 精度±0.2%FS |
过充电阈值 | 1.2倍额定电压 | 自动切断 |
过放量计算 | Q=I*T | 误差<1% |
机械规格：
参数 | 指标 |
工位数量 | 4工位独立 |
防爆箱体 | 304不锈钢结构 |
设备尺寸 | 800×600×1200mm |
环境适应性：
参数 | 标准配置 | 定制选项 |
工作温度 | 0-40℃ | -20-60℃ |
湿度范围 | ≤80%RH | ≤95%RH |
电源要求 | AC220V±10% | AC380V |
