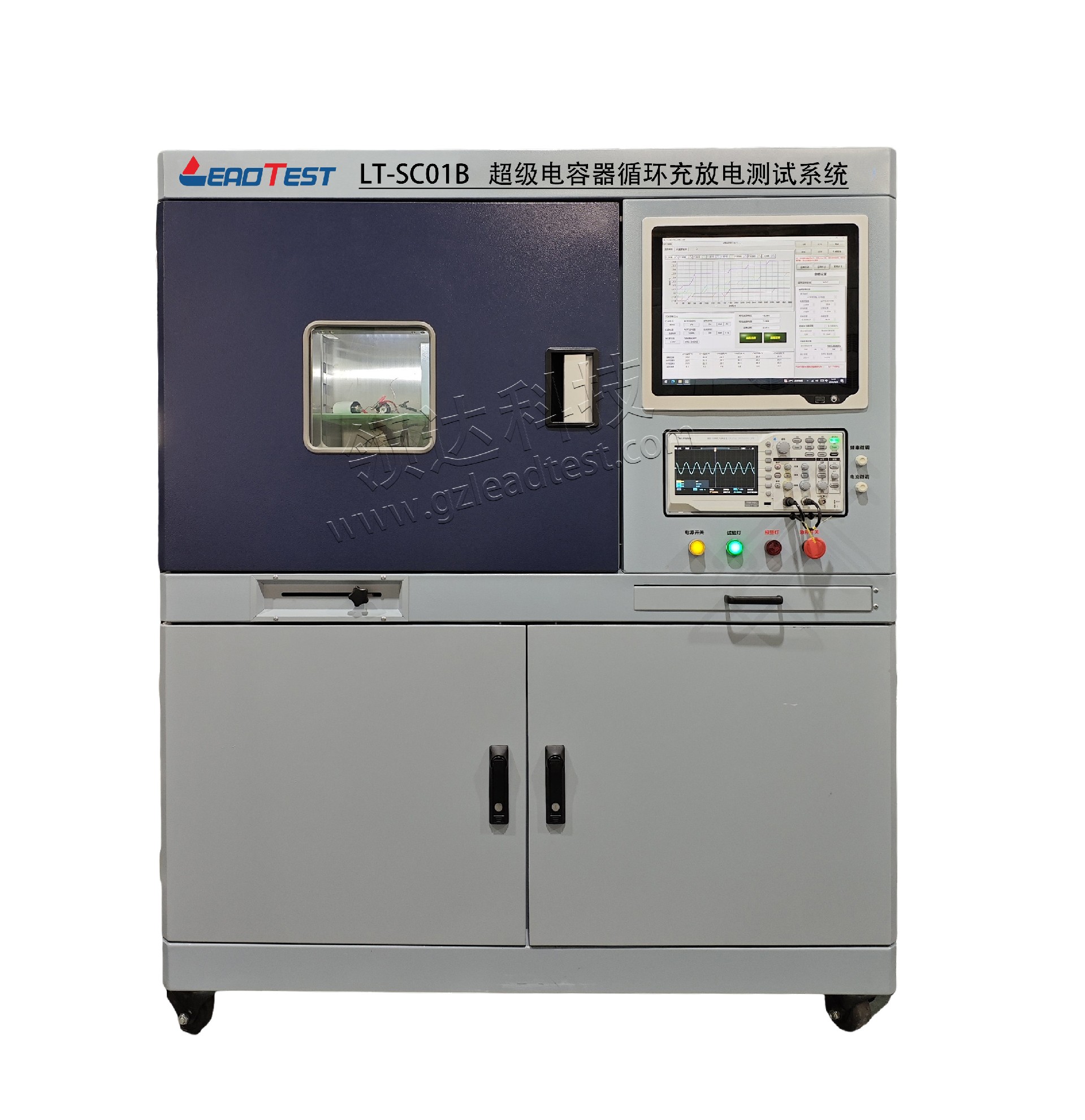

产品详情LT-SC01B超级电容器循环充放电测试系统
1、产品概述
LT-SC01B超级电容器循环充放电测试系统是领达科技推出的一款专为超级电容器性能验证而设计测试系统。该系统严格遵循GB/T34870.1-2017标准，采用32位MCU+研华工控机双核架构，支持48工位并行测试。通过16bit高精度AD/DA转换技术，可实现0.001V电压分辨率、0.01A电流精度的充放电控制，满足从研发验证到批量生产的全流程测试需求。
2、核心功能
l全模式测试：
○容量测试（0.001V分辨率）
○能量密度计算（支持质量/体积双模式）
○循环寿命试验（9999次循环）
l智能控制：
○恒压/恒流自动切换
○充电搁置时间可编程
○不合格品自动标记
l数据分析：
○实时绘制电压/电流曲线
○EXCEL格式原始数据存储
○自动生成衰减率报告
3、技术优势
技术亮点 | 性能参数 | 行业对比优势 |
双高精度控制 | 16bit DA/AD转换 | 精度比常规12bit系统提升16倍 |
动态响应 | 电流调节响应<10ms | 比传统设备快3倍 |
多工位协同 | 48工位独立供电 | 测试效率提升80% |
数据完整性 | EXCEL+波形双存储 | 支持原始数据追溯 |
4、应用场景
l新能源车企：电动车超级电容模组寿命验证
l电网储能：储能系统电容阵列性能筛选
l军工装备：电磁武器脉冲电容可靠性测试
l科研院所：新型石墨烯电容材料研发
5、技术指标（可定制）
电源系统：
参数 | 标准配置 | 可定制选项 |
电压范围 | 0-5V | 0-10V（高压版） |
电流范围 | 0-30A | 0-100A（强流版） |
纹波系数 | <0.1% | <0.05%（军工级） |
负载调整率 | ±0.2% | ±0.1%（高精度版） |
测量系统：
参数 | 标准配置 | 可定制选项 |
电压分辨率 | 0.001V | 0.0001V（科研版） |
电流分辨率 | 0.01A | 0.001A（高精度版） |
采样率 | 100kS/s | 1MS/s（高速版） |
基本精度 | ±0.2%FS | ±0.1%FS（计量级） |
机械系统：
参数 | 标准配置 | 可定制选项 |
工位数量 | 48工位 | 144工位（扩展机柜） |
测试夹具 | 标准夹 | 异形夹具（定制） |
防护等级 | IP54 | IP65（防尘防水） |
控制系统：
参数 | 标准配置 | 可定制选项 |
主控芯片 | STM32F407 | Xilinx Zynq（FPGA版） |
通信接口 | RS232+LAN | 5G+WiFi6（无线版） |
数据存储 | 1TB SSD | 10TB RAID（大数据版） |
环境适应性：
参数 | 标准配置 | 可定制选项 |
工作温度 | 0-40℃ | -20-60℃（宽温版） |
工作湿度 | 20-80%RH | 10-95%RH（高湿版） |
电源要求 | AC220V±10% | AC380V（工业版） |
软件功能：
模块 | 标准功能 | 扩展功能 |
测试模式 | 3种标准模式 | 用户自定义脚本 |
数据分析 | 基础统计 | 机器学习预测 |
报告输出 | EXCEL+PDF | MES系统对接 |
